mmiotic

一个用于 MMIO 时序分析的探索性工具——对任意物理地址计时，并从延迟中剖析硬件。

它出人意料地适用于硬件逆向工程、虚拟机监控程序指纹识别、设备活动的侧信道分析、寄存器特征刻画、校准恶意触发条件，以及构造超长机器指令。

示例

逆向工程内存范围

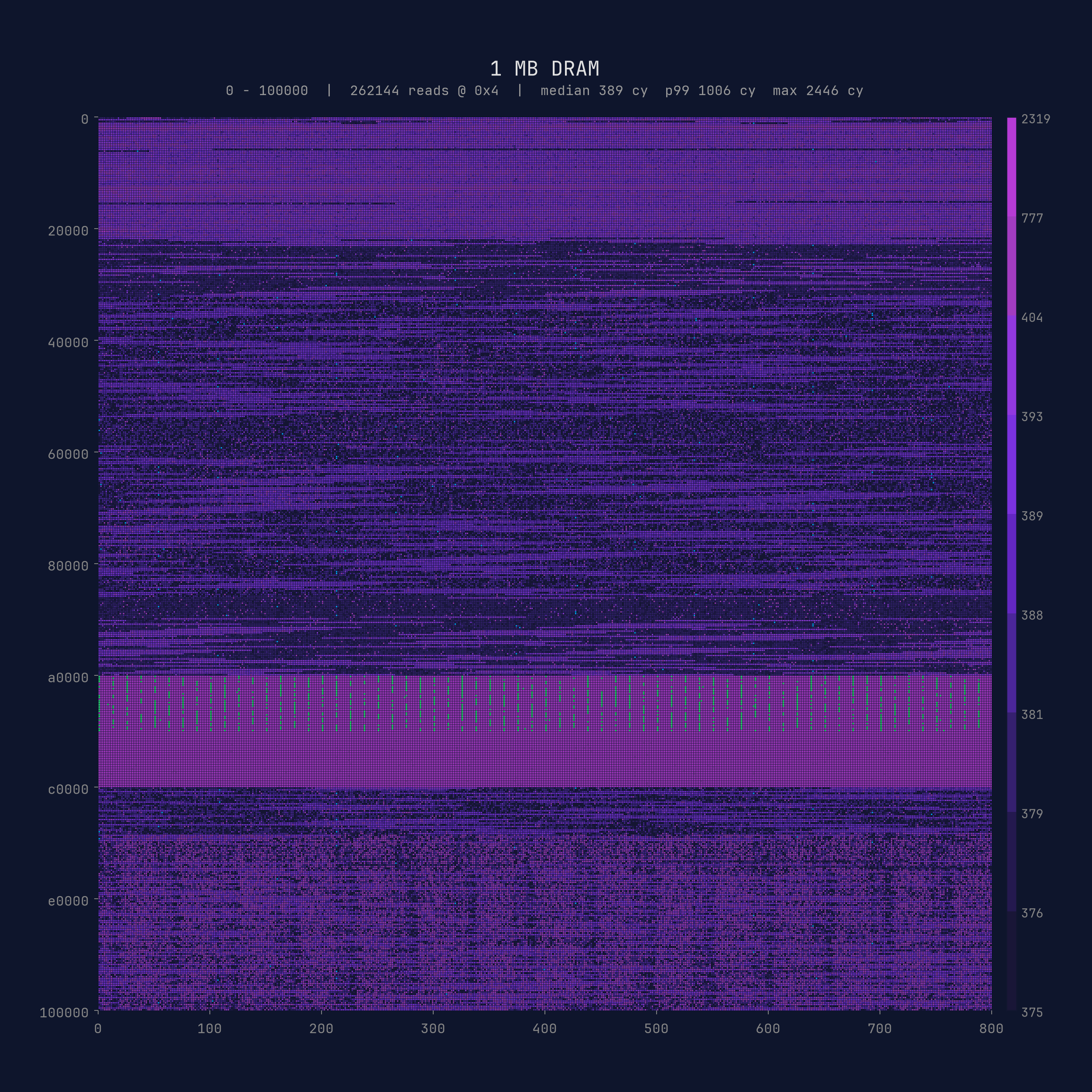

物理内存的第一个兆字节是一个简单的入门示例，尽管其结构已广为人知。

延迟边界让我们能够划分地址空间，而无需依赖报告的内存布局。

1. 从一个简单的延迟扫描开始：sudo ./mmiotic --start-address 0x0 --end-address 0x100000 --stride 4 --count 20 --quiet-mmap
2. 延迟恰好落在经典的边界上——DRAM 到 0x9FFFF 约 380 周期，然后是 128 KB 的视频空洞，它在 0xB0000 处一分为二。0x20000 处方差的变化可能表明对空页采用了不同的页表遍历。
3. A0000–AFFFF：缓慢且抖动（996 周期，标准差 327），被路由到已上电但空闲的 Radeon。B0000–BFFFF：快速且稳定（780 周期，标准差 3.2，读出 ffffffff），无人认领。数据看似相似，但方差相差 100 倍。
4. C0000–FFFFF：/proc/iomem 显示为 "System ROM"，但扫描显示的是 DRAM 延迟，而非闪存速度——BIOS 已被映射到 DRAM 中。

未文档化的邮箱寄存器

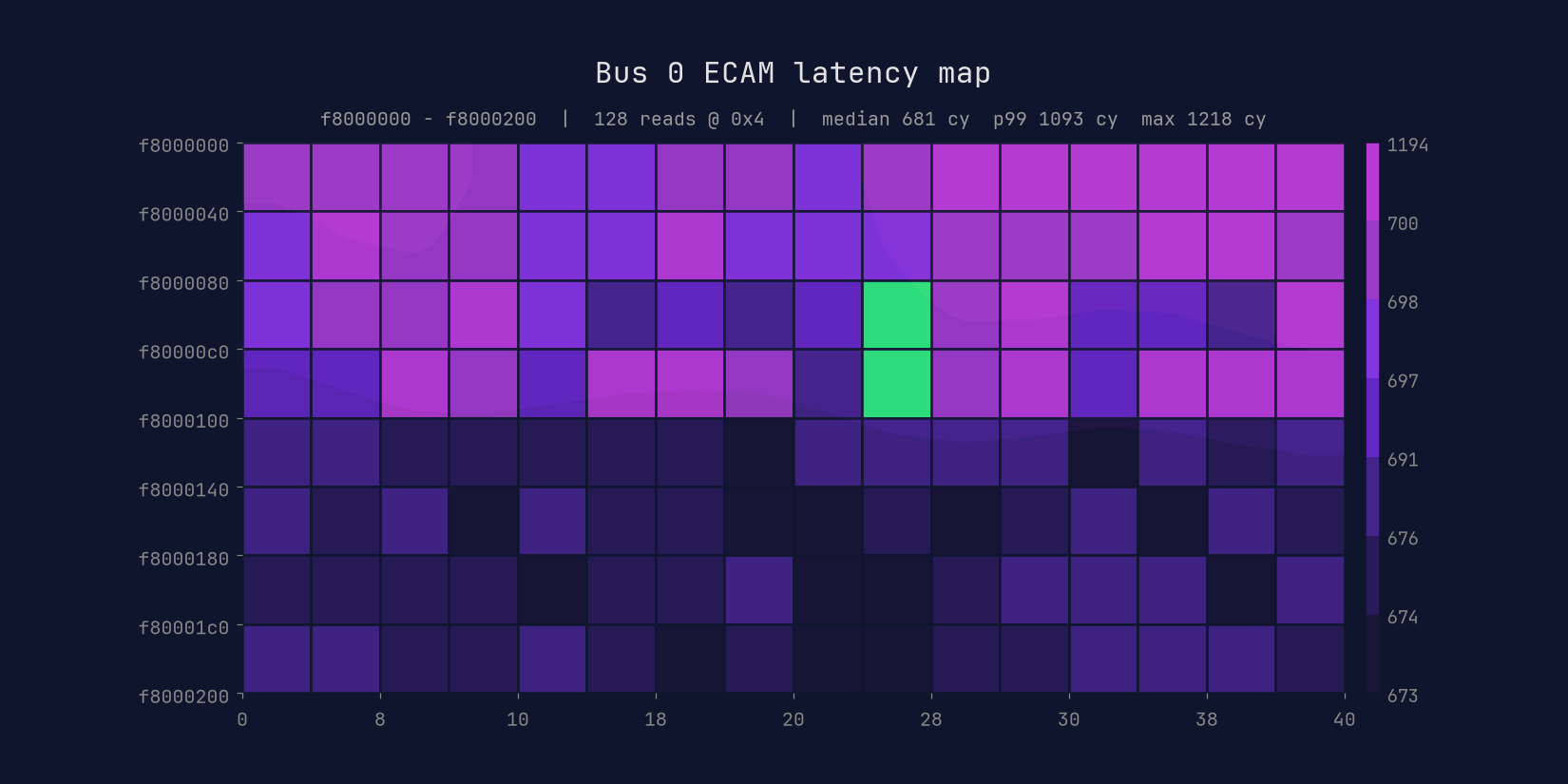

扫描根复合体配置空间（00:00.0，4 KB），寻找相对于约 675 周期平坦基线的延迟异常点：

邮箱延迟显著高于周围的数据，而重复出现的尖峰和等效的方差让我们能够匹配功能相似的寄存器。

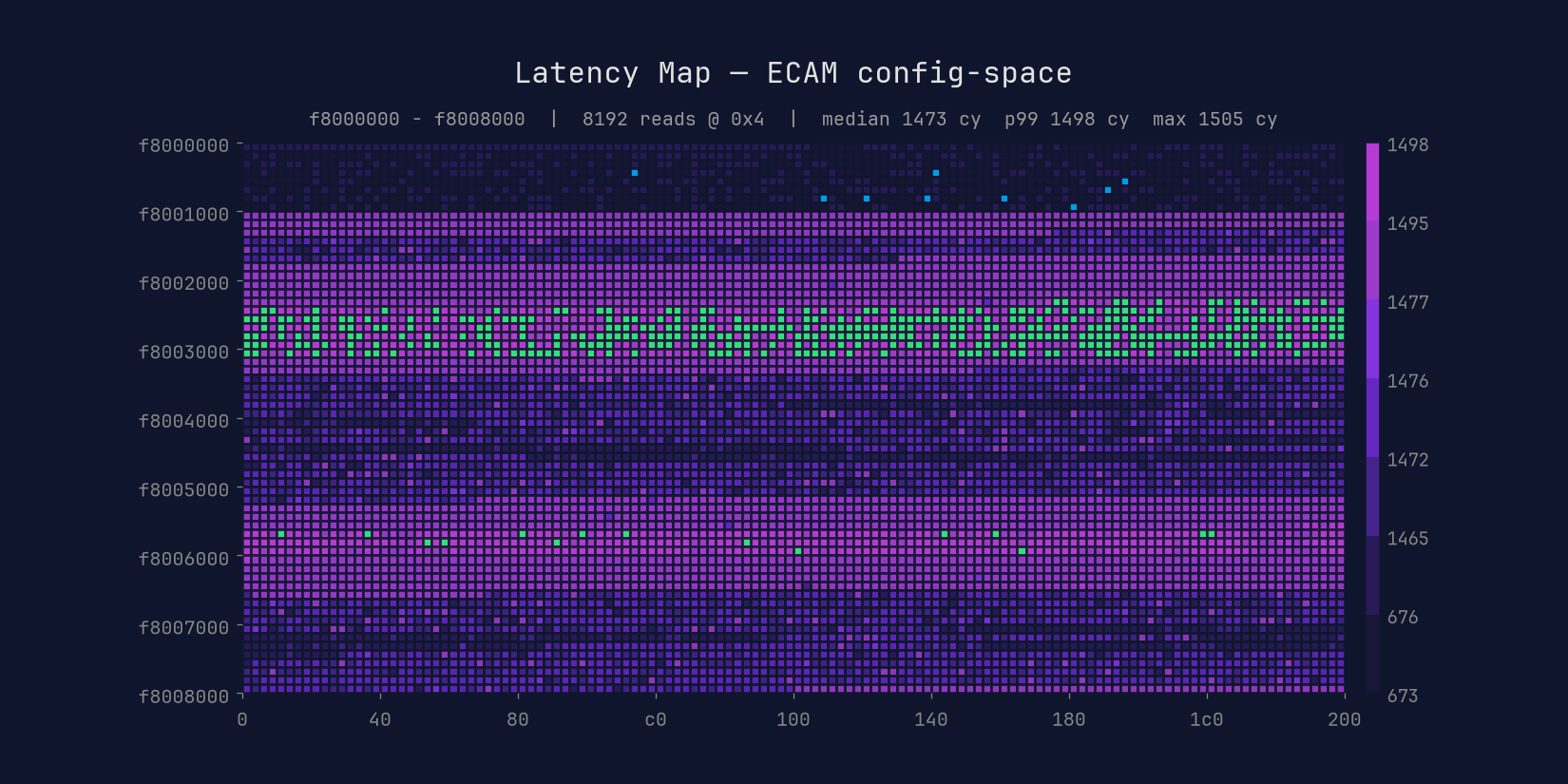

1. 扫描根复合体配置空间：sudo ./mmiotic --start-address 0xf8000000 --end-address 0xf8001000 --stride 4 --count 200
2. 两个双字是异常点：偏移 0xe4（1218 周期，值 80e3110b）和 0xa4（1199 周期，值 deadbeef）。e4 是有文档记载的门铃寄存器；a4 则无文档记载。
3. 延迟几乎相同，相隔 0x40，且都远高于基线——同一寄存器家族访问同一个片外目标，其中只有 e4 是公开的。
4. 读取的值不同：deadbeef 读作未初始化/错误哨兵值——同一邮箱，a4 未实现或接收了无效输入。

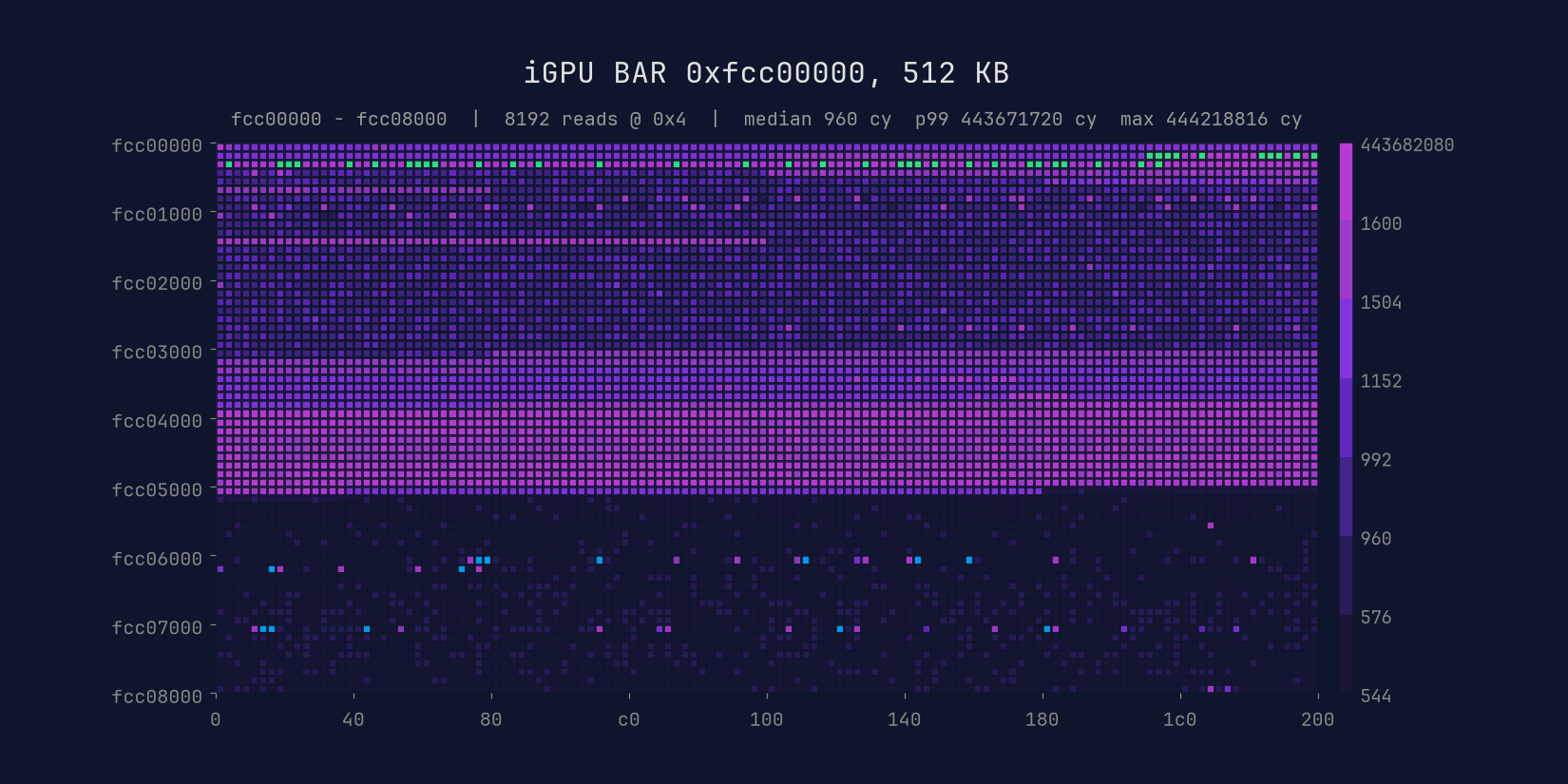

中断校准

精心挑选的延迟有时可用于不寻常的漏洞利用场景（MCHAMMER、smiiiiiiiiiiiiiiii）：

在这里，一块空闲且未加载驱动的 Radeon 将一次对齐的 4 字节读取变成约 100,000 周期的停顿。

1. sudo ./mmiotic --start-address 0x90e00000 --end-address 0x90e00100 --stride 4 --count 50 — 扫描 GPU BAR 的起始部分（0x90e00000，256 KB）。0x90e00008 耗时 110,152 周期；偏移 16 字节的 0x90e00018 又恢复快速，为 1,523——按寄存器区分，而非按页区分。
2. sudo ./mmiotic --start-address 0x90e00000 --end-address 0x90e40000 --stride 4 --count 1 --binary — --binary 按位反转顺序探测，因此在 1,012 次探测后，整个 256 KB 窗口被均匀覆盖，映射出一个连续的 48 KB 块，其中每个寄存器都很慢。
3. 这一延迟很可能源于一次用于解除时钟/电源门控域的 SMU 往返——因此延迟图能够还原 GPU 的电源布局，无需驱动或数据手册。

致命窥探

理想情况下，读取物理地址应当是相对安全的操作，但 mmiotic 尤其擅长意外地发现例外：

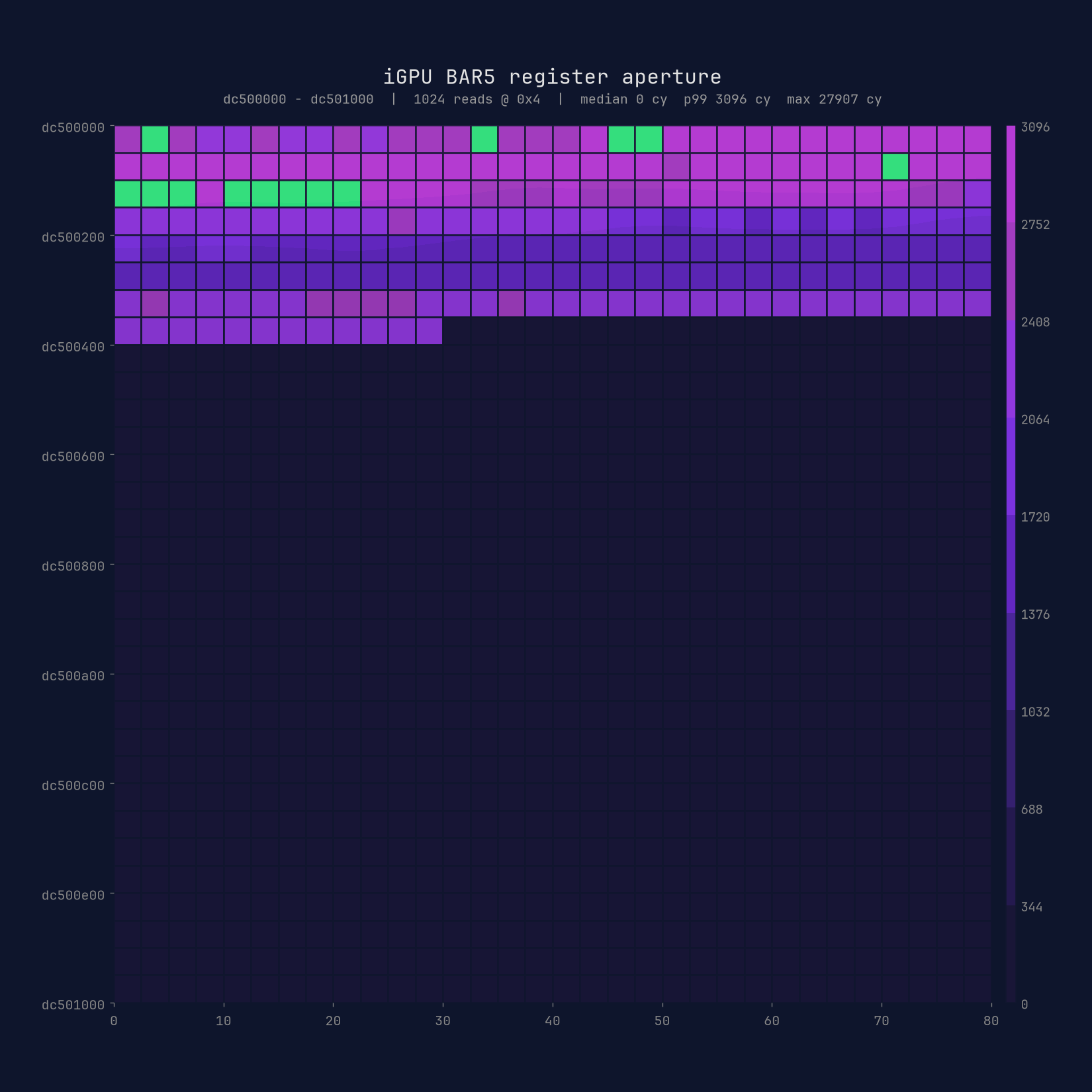

例如，在上述平台上，对 0xdc5003b0 的 1 字节读取——未加载驱动的 Zen 4 iGPU 寄存器 BAR（区域 5，0xdc500000，512 KB）的偏移 0x3b0——会可靠地导致系统复位。

1. sudo ./mmiotic --address 0xdc5003b0 --size 1 --count 1。没有任何输出；机器直接重启。
2. 恰好只有一个双字：两侧的 0x3ac 和 0x3b4 以约 3,200 周期读出 00000000，均无害。
3. 对 0x3a0–0x3fc 逐双字扫描，发现 7 个有害双字与 17 个安全双字交错排列。
4. 如果不想绕弯子，sudo busybox devmem 0xdc5003b0 32 与 sudo dd if=/dev/mem bs=1 count=1 skip=$((0xdc5003b0)) 同样能让机器宕机。

用法

[!WARNING] 某些平台在被 mmiotic 探测特定地址区域时会直接复位。请谨慎选择使用环境。

目标定位

ECAM 基址和大小从 ACPI MCFG（/sys/firmware/acpi/tables/MCFG）自动检测。可通过 -M, --mmio-base / -Z, --mmio-size 覆盖。

扫描

--find-target/--find-longest 将扫描转变为搜索：

访问方式

输出 / 执行

结果行

b/d/f.o.l: 00:02:00.00.4  address: 00000000f0100000  min:      312  max:      480  stdev:      2.1  dynamic: 0  value: 8086abcd

-T 为周期计数添加 cy 后缀，并插入经过换算的最小/最大时间对（-N 以原始纳秒打印它们）：

b/d/f.o.l: 00:02:00.00.4  address: 00000000f0100000  min:      312 cy  max:      480 cy  (   104 ns/   160 ns)  stdev:      2.1  dynamic: 0  value: 8086abcd

构建

构建：

make

需要以 root 身份运行，以获得 /dev/mem 的访问权限。

如果看到：mmap ... Operation not permitted，请尝试以 iomem=relaxed 启动内核，以解除 CONFIG_STRICT_DEVMEM 的限制：

# /etc/default/grub
GRUB_CMDLINE_LINUX="iomem=relaxed nopat"

然后执行 sudo update-grub 并重启。

实战应用

mmiotic 已被用于推进多项内部与外部研究，有时用途出人意料。以下是一些 mmiotic 的应用示例：

• MCHAMMER：mmiotic 校准延迟的 机器检查异常，以将 MC# 信号精确投递至受保护环境。

• smiiiiiiiiiiiiiiii： mmiotic 解析用于打破 SMM 会合的高延迟指令。

• The Assembly Hall of Shame： mmiotic 被广泛用于性能去优化这一重要课题。

作者

mmiotic 是 Christopher Domas（@xoreaxeaxeax）的一项研究工作。
