skitter-creek-bath-salts — Разблокировка _всего_ на CPU с помощью скремблирования DRAM | Kitploit
Инструменты/GitHubGitHub/xoreaxeaxeax/skitter-creek-bath-salts
Анализ уязвимостейЭксплуатацияОбратная инженерияАппаратный ХакингАппаратная БезопасностьАнализ Прошивок
GitHubxoreaxeaxeax/skitter-creek-bath-salts

skitter-creek-bath-salts

Разблокировка _всего_ на CPU с помощью скремблирования DRAM

Репозиторий
2.1k163311 месяц назадПроверено Kitploit

Популярное

Смотреть все →

Откройте для себя самые используемые инструменты нашего сообщества.

Изучить все инструменты

Просмотрите нашу коллекцию инструментов

Смотреть все инструменты →
Поделиться

skitter-creek-bath-salts

Разблокировка всего на CPU с помощью скремблирования DRAM — PSP, C6, микрокод, SMM и всего остального, что осталось за рамками спецификаций.

&x == &x.

Обычно.

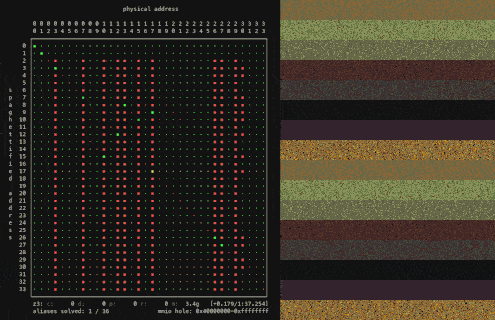

Unspaghettifying DRAM

Ткните в контроллер DRAM, и адрес можно заставить попасть куда угодно в памяти. skitter-creek-bath-salts модифицирует нижние слои иерархии памяти, чтобы перекоммутировать трансляции физических адресов DRAM. Это скремблирует память платформы, обнажая защищённые области DRAM — вырезы, невидимые даже для ядра. Когда трансляции адресов ломаются, ломаются и примитивы безопасности, построенные на них, и мы разблокируем всё.


TL;DR

  • Разблокируйте ваш Platform Security Processor
  • Разблокируйте System Management Mode
  • Разблокируйте C6 DRAM
  • Разблокируйте микрокод вашего CPU

Цель

Разработано и протестировано на AMD Family 16h CPUs, последнем поколении, в даташитах которого документированы регистры трансляции контроллера DRAM — и показано, что их нельзя заблокировать. 17h и далее просто опускают эту информацию. Одиссея *p похожа across generations и архитектур, а лежащие в основе преобразования простираются даже до ARM, RISC-V и дальше; skitter-creek-bath-salts показывает нам лишь то, как начать.


Одиссея *p

Это долгий путь вниз.

Память построена на слоях абстракции настолько глубоких, что они становятся почти абсурдными. Когда ваш код разыменовывает *p, кажется, что он обращается к DRAM по адресу p. Это не так — p — это виртуальный адрес, и прежде чем будет затронут хотя бы один бит DRAM, он должен пройти через испытание, описанное ниже:``` ── CPU core / MMU ───────────────────────────────────────────────── ┌─ VA ← 64-bit virtual address from load/store │ └> canonical-form check ──────────────────────┐ ← bits [63:48] sign-extend from bit 47 ┌─ segment base add <─────────────────────────┘ ← FS.base / GS.base (MSR_FS_BASE, MSR_GS_BASE) │ └> TLB probe ─────────────────────────────────┐ ← tagged by PCID (host) / VPID (guest) hit → physical address k │ miss → engage hardware page walker │ ┌─ page walk (from CR3) <─────────────────────┘ ← walked only on TLB miss │ PML5[VA 56:48] ← only if CR4.LA57 │ PML4[VA 47:39] │ PDPT[VA 38:30] ← 1 GiB leaf possible │ PD [VA 29:21] ← 2 MiB leaf possible │ PT [VA 20:12] │ PTE ← R/W · U/S · NX · A/D · PAT · PCD · PWT · G │ └> per-level checks ──────────────────────────┐ ← evaluated at every level of the walk privilege (U/S) │ ← CPL vs PTE.U/S write (R/W) │ ← + CR0.WP execute (NX) │ ← EFER.NXE SMEP / SMAP │ ← CR4.SMEP · CR4.SMAP · EFLAGS.AC protection keys │ ← PKRU (user) · IA32_PKRS (supervisor) ┌─ A/D bit update <───────────────────────────┘ ← locked RMW on PTE │ └> if guest: EPT / NPT re-walk ───────────────┐ ← each guest-PA above re-walked EPT-PML4 → EPT-PDPT → EPT-PD → EPT-PT │ ← + EPT memory-type override ⇒ ~5× walks per single guest walk │ ┌─ TLB shootdown IPIs <───────────────────────┘ ← invlpg broadcast to peer vCPUs │ │ ── IOMMU (chipset / I/O fabric) ────────────────────────────────── │ └> if device-initiated, IOMMU page walk ──────┐ ← VT-d / AMD-Vi: device-ID → domain → tables │ ┌── physical address k <─────────────────┘ │ │ ── CPU core / MMU — memory-type resolution ──────────────────────── │ └> MTRR range match ──────────────────────────┐ ← IA32_MTRR_DEF_TYPE + fixed/variable MTRRs ┌─ PAT entry select <─────────────────────────┘ ← IA32_PAT[ PTE.PAT:PCD:PWT ] │ └> effective memory type ─────────────────────┐ ← { WB, WT, WC, WP, UC-, UC } │ ── CPU uncore — caches & coherence ──────────────────────────────── │ ┌─ L1-D probe <───────────────────────────────┘ ← VIPT, per-core │ └> L2 probe ──────────────────────────────────┐ ← per-core / per-CCX ┌─ LLC probe + directory consult <────────────┘ ← shared, sliced │ └> snoop / coherence ─────────────────────────┐ ← MESI / MOESI broadcast intra-socket │ ← broadcast to peer cores inter-socket │ ← QPI · UPI · Infinity Fabric · CXL.cache home-node directory response │ ← data | intervention | abort │ ── system data fabric / interconnect ────────────────────────────── │ ┌─ if MMIO range or sub-4 GiB MMIO hole <─────┘ ← uncore/data fabric posted/non-posted txn │ → device BAR; done │ └> else DRAM-bound: data fabric / mesh ───────┐ ← AMD DF · Intel mesh-or-ring uncore │ ┏━━ ── MCT / IMC (memory controller) ──────────────────────────────── W ┃ ┌─ DRAM hole remap <──────────────────────────┘ ← high-memory remap above TOM E ┃ │ ┃ └> memory-region exclusion remap ─────────────┐ ← reserved / protected ranges ┃ ┌─ channel interleave hash <──────────────────┘ ← XOR of selected PA bits → channel A ┃ │ R ┃ └> rank interleave hash ──────────────────────┐ ← XOR of selected PA bits → rank E ┃ ┌─ bank interleave hash <─────────────────────┘ ← XOR of selected PA bits → bank ┃ │ ┃ └> bank swizzle / XOR scramble ───────────────┐ ← vendor- and BIOS-configurable H ┃ ┌─ chip-select normalize (DCT) <──────────────┘ ← per-rank CS line E ┃ │ rank → CS map R ┃ │ E ┃ └> sub-channel select ────────────────────────┐ ← DDR5 / LPDDR5 only ┗━━ │ │ DRAM coordinates <─────────────────────────┘ ← bank group · bank · row (RAS) · column (CAS)

Этот проект работает на самых глубоких уровнях конвейера `*p`, на уровне MCT/DCT
— там, где физический адрес из data fabric/interconnect попадает в контроллер
памяти и переписывается в последний раз в необработанные координаты DRAM, которые
выдаются на DIMM.

---

## Спагеттификация DRAM

> Физические адреса — это, скорее, рекомендация.```nasm
xor dword [0xf80c2094], 0x00400000

Вот эксплойт. Весь целиком.
