JBL Wave Buds 2 — ファームウェア & OTA リバースエンジニアリング

JBL Wave Buds 2（Bestechnic BES1306、PID 2100）に関するリバースエンジニアリングの記録と再現可能なツール群：フラッシュ上のレイアウト、バイトレベルまでの OTA コンテナ形式、BLE/GATT コマンドプロトコルと BES「TOTA v2」暗号化トランスポート、デバイス側とアプリ側の信頼境界、ファクトリーコンソール、そして所有する個体に自作イメージを書き込むための再現可能な手法。

分析は 2 つのビルドにまたがる — IDA で解析した wavebuds.elf（2025年4月）と配布パッケージ 2.9.0（2026年9月）— 完全に仕様化された 8 ストリームの OTA コンテナ（バイト単位で同一の再パックにより検証済み）、アプリ側とデバイス側の両方で確認された CRC-32 整合性モデル、54/59 エントリのファクトリーコマンドテーブル、12 個の OTA RAM 状態変数、7,960 関数の列挙、およびビルド間の差分。意味的な復元は OTA/フラッシュ/CRC/ファクトリーの各サブシステムについては深く行っているが、それ以外は列挙のみである — 完全性監査を参照。

[!WARNING] これは所有者が行うハードウェア研究であり、公式の JBL アップデートではない。改変イメージの書き込みは不可逆である：ダウンロードフェーズは段階的でブリックセーフだが、CRC は有効でも壊れたイメージのアクティベーションには公開された復旧経路が存在しない。何かを再現する前に SAFETY.md を読むこと。

トルコ語版：README.tr.md

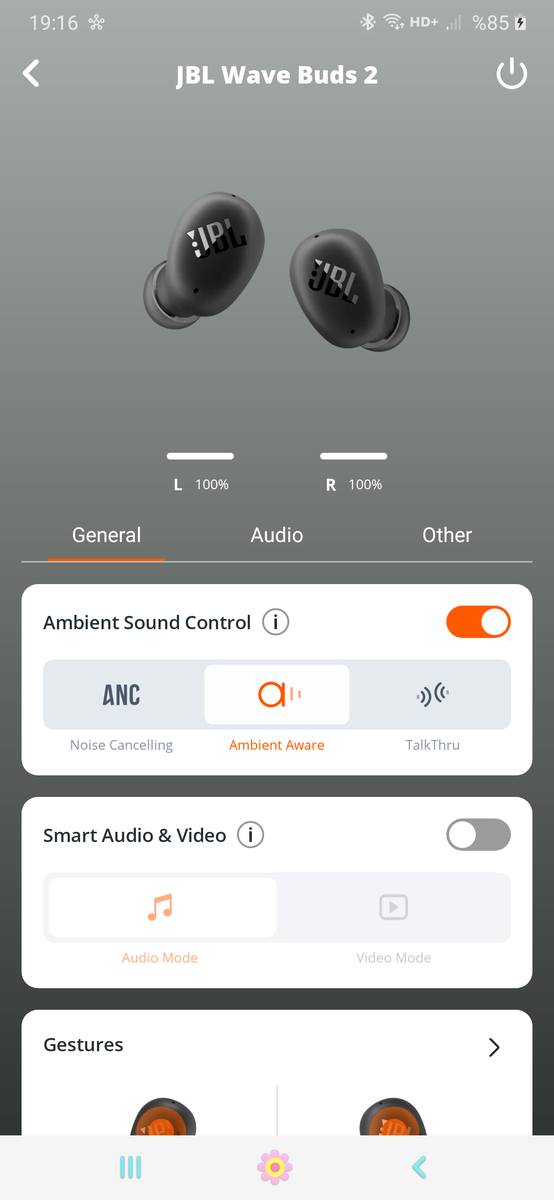

テスト済み個体でのハードウェア結果：アプリ + ユーザー CA による MITM OTA パイプラインが検証された後、両方のイヤホンが接続し、100% を報告し、すべてのアプリコントロール（ANC/アンビエント、ジェスチャー、EQ）が動作する。1 バイト改変したイメージも同様に受け入れられ、デバイスは完全に機能し続けた。

確認された知見

アドレスは解析対象ビルド（wavebuds.elf）のものである。アドレス台帳と来歴を参照。

• OTA イメージは暗号学的に署名されていない。デバイス側の整合性は CRC-32 のみ — ハンドラ 0x2C0918BC は設定、各セグメント、イメージ全体を CRC-32 ルーチン 0x2C0CE944（テーブル 0x2C0F5218）と "BEST" マジックでチェックする。1 バイト改変した CRC 有効なイメージが受け入れられ、起動した。
• アプリの RSA-2048 検証器（com.jbl.counterfeit.Rsa2048DynamicVerifier）は偽造防止（デバイス真正性）のためのものであり、ファームウェア署名ではない。
• アプリは OTA エンドポイントをピン留めしていない。ユーザーがインストールした CA だけで OTA 設定を傍受・書き換えできる。
• OTA は段階的である：新しいイメージは実行中のアプリケーションに触れることなくフラッシュベース 0x28120000 にコピーされるため、ダウンロードフェーズはブリックセーフである。
• 外部の BLE セントラルは OTA を駆動できない：ハンドラは内部の TWS/接続状態（0x2C0905E4：MEMORY[0x20026BA0] ∈ {2,4}）でゲートされている。
• BES TOTA v2 トランスポートは AES-128 セッションキーを完全にクライアント側で導出する。サーバー/デバイス側の秘密は存在しない。
• ファクトリー/エンジニアリングコンソール（解析対象ビルドで 59 コマンド、2.9.0 で 54 コマンド）はデバイス識別情報（MAC/BLE アドレス）、水晶トリム、BT リンクキーの読み書きができる。その無線経由での到達可能性は UNRESOLVED である。
• 2 つのビルドは別々にコンパイルされ、再配置されている：同一製品、シフトしたアドレス、ファクトリーエントリは 59 → 54。差分を参照。

テストした改変

改変は意図的に最小限である — 展開後イメージの 1 バイト。展開後オフセット 64096 にある RTX カーネル文字列 RTX V5.5.1 → V5.5.2 を変更し、コンテナの CRC-32 を再計算する。設計上これは見た目だけの変更である：目的はデバイスが改変済みだが CRC 有効なイメージを受け入れることを証明することであり、挙動を変えることではない。

Base (owner-supplied; not redistributed)
  official 2.9.0 package   549,558 bytes   SHA-256 836cb251f9fb2261dde14f39ba18d358c48018817f3c3d1b527e1ac5f3ab7ba2
  decompressed image       955,596 bytes   SHA-256 489663e80b76f20f4c94671064908569fac5f4e3df10ab6d7369baffe094f67d
  container CRC-32          A0C7CCEC (valid), input range [0x0, 0x862AD)

リポジトリには意図的に JBL ファームウェアを含めていません。合法的に入手したパッケージを自身で用意し、以下を再現してください:

python3 tools/ota_unpack.py  <official_2.9.0_package.bin> --extract image.bin
python3 tools/ota_repack.py  make-test <official_2.9.0_package.bin> test.bin
python3 tools/ota_unpack.py  test.bin      # exactly one decompressed byte differs; CRC valid

再パックされたコンテナの正確なバイト列は LZMA エンコーダに依存する。デバイスが検証するのは CRC-32 であり、パッケージハッシュではない（docs/04 を参照）。また、展開後の 1 バイトの差分は決定的である。アプリ経由での配信については docs/08 を参照。

図

フラッシュマップ	2 MB NOR のパーティション構成
OTA コマンドフロー	シーケンスとその CRC-32 チェックポイント
信頼境界	各ステージが検証する内容と、イメージの信頼がどこに依存するか

ドキュメント

• 00 — 概要
• 01 — ハードウェアとフラッシュマップ
• 02 — OTA コンテナ形式
• 03 — ファームウェアイメージのレイアウト
• 04 — セキュリティモデル
• 05 — BLE/GATT とコマンド
• 06 — OTA プロトコル
• 07 — アプリ側の分析
• 08 — 配信方法
• 09 — 関数カタログ
• 10 — ファクトリーコンソール
• 来歴（2 つのビルド、証拠クラス） · アドレス台帳
• 完全性監査 · カバレッジと制約
• 状態機械 · インシデント
• ツールとスコープ · テストと再現性
• 生成カタログ · IDA コマンドログ

本プロジェクトが主張しないこと

• JBL のファームウェア、アプリ（オリジナルまたは改変版）、あるいは書き込み可能なカスタムイメージを再配布することはない。
• デバイス真正性（模倣品対策）の経路には一切触れていない。
• ROM ブートローダーにセキュアブートが欠けていることを証明するものではない。その領域はすべての OTA イメージの外側にあり、ダンプされていない。この主張は静的証拠と、1 台のユニットで改変イメージが起動したという観測によって範囲が限定される。
• ファクトリーコンソールが無線経由で到達可能であるとは主張しない。
• いかなる結果も、別のユニット、地域、またはファームウェアビルドに対して成立するとは主張しない。
