FISSURE - The RF Framework

频率无关的基于SDR的信号理解与逆向工程

概述视频

FISSURE 操作概述

FISSURE 概述（幻灯片）

简介

FISSURE 是一个 开源射频框架，支持 操作部署 以及 研究与教育。

• 对于 操作人员，它提供了可快速部署的工具包，用于信号检测、分类、协议发现、模糊测试、漏洞分析以及实时集成到 TAK。
• 对于 教育者和研究人员，它降低了 SDR 和逆向工程的入门门槛，提供了一个用于学习、实验和发布新方法的共享环境。

FISSURE 通过将软件、库和参考材料集中到一个一致的框架中，简化了复杂的 SDR 工作流程。该框架可在台式机、笔记本电脑、单板计算机和加固系统上运行，或扩展到在现场网络中分布式战术节点。

关键能力

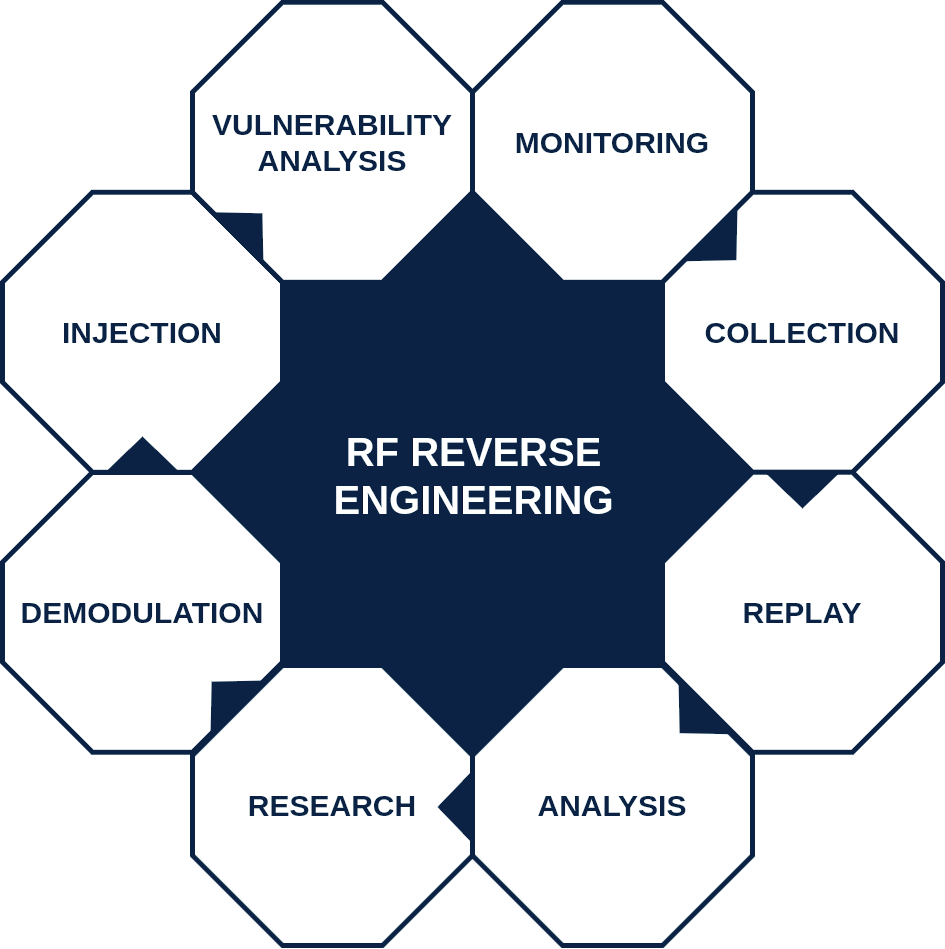

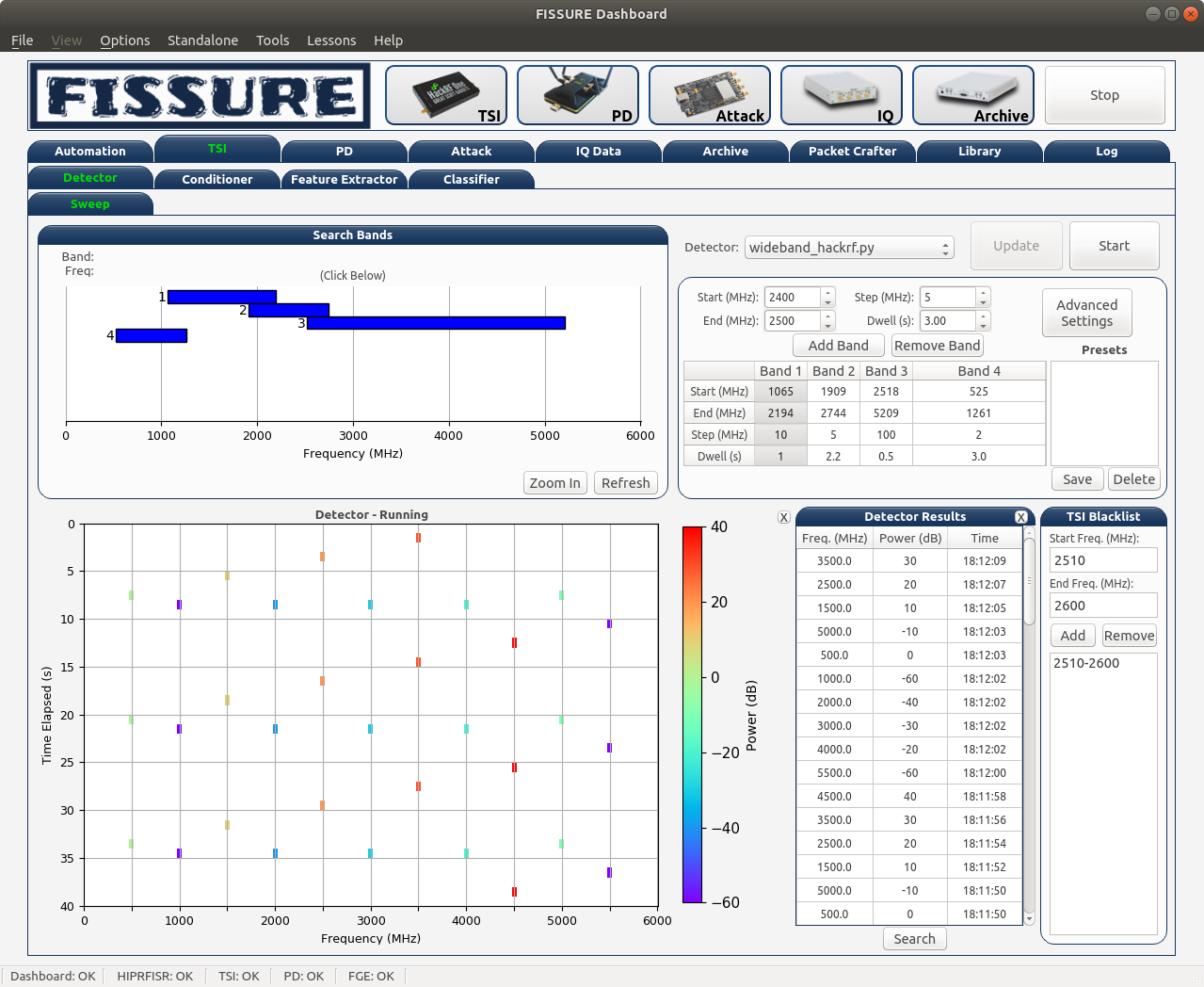

• 检测、分类和分析射频信号
• 采集、重放和操作 IQ 数据
• 发现协议并构建自定义数据包

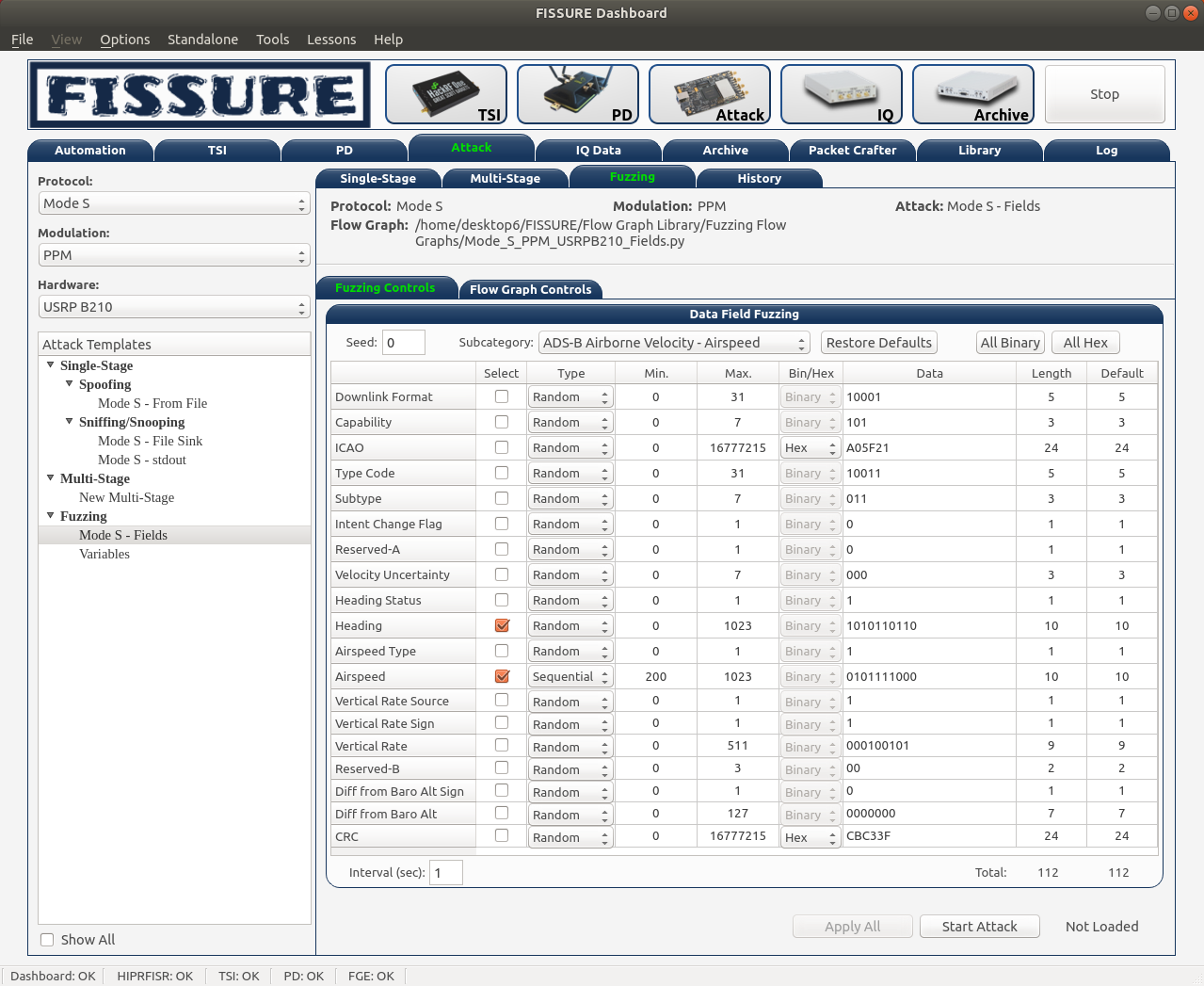

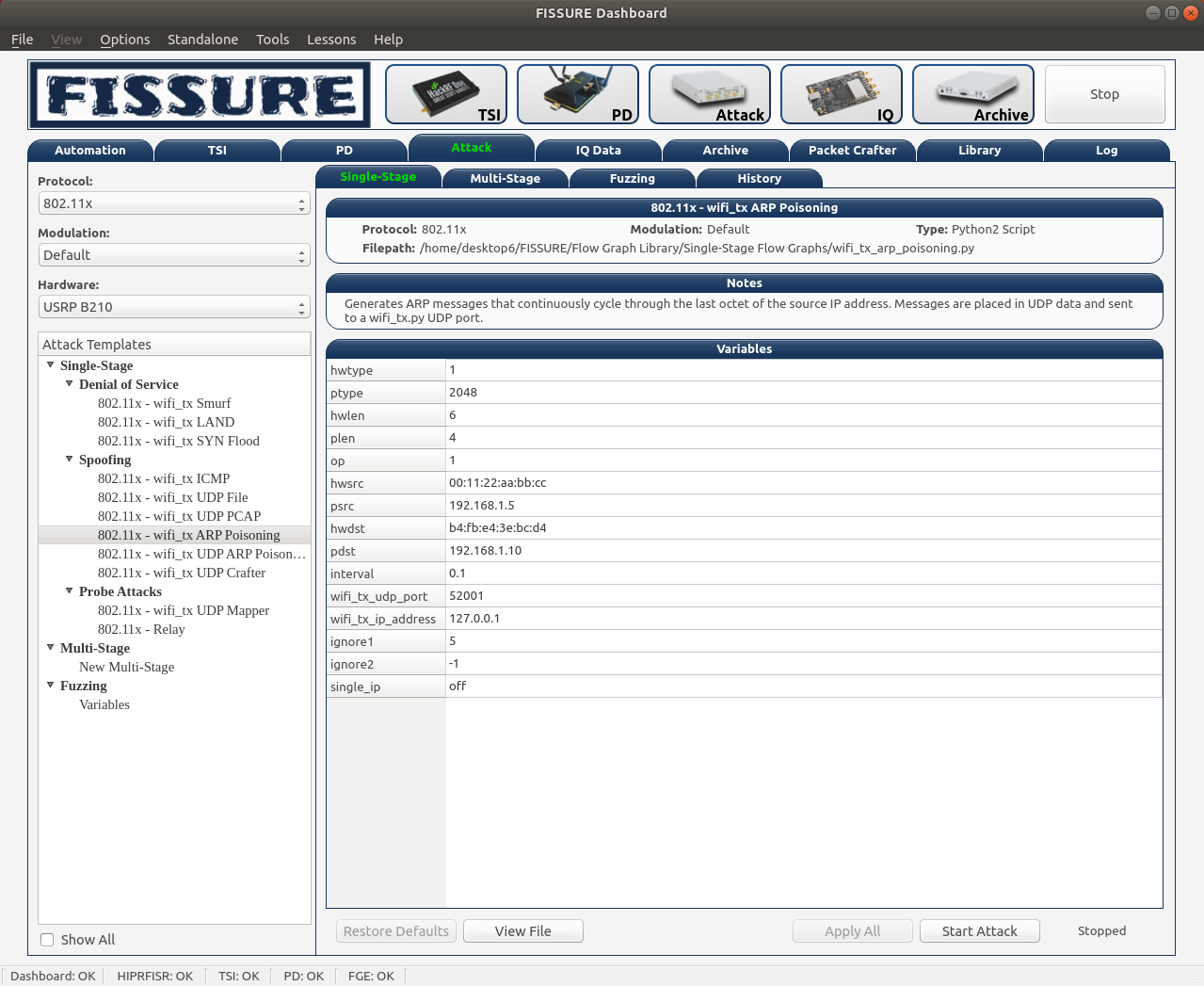

• 执行模糊测试和漏洞测试

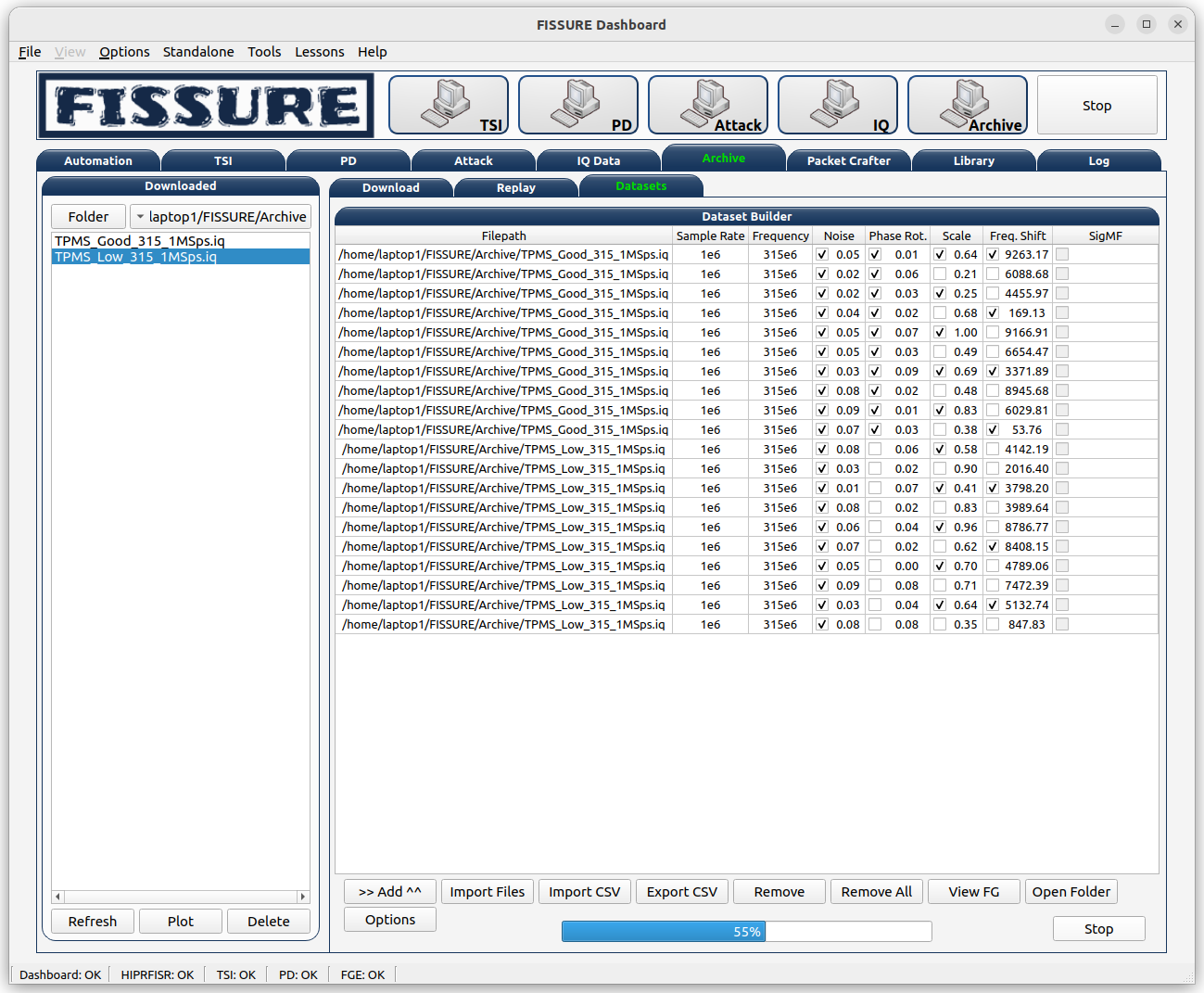

• 归档信号并构建测试播放列表
• 协调分布式传感器节点
• 对射频发射器和目标进行地理定位
• 将警报、目标和工件集成到 TAK
• 通过 AI 和 ML 集成自动化工作流程

FISSURE 和 Fracture

Fracture 是 AIS 基于开源 FISSURE 框架构建的可部署战术射频系统。

FISSURE 提供底层软件环境，用于射频感知、信号分析、协议实验、TAK 集成、分布式节点协调和基于插件的能力开发。Fracture 将此基础扩展到为操作使用而设计的可部署硬件配置。

Fracture 侧重于分布式射频感知、地理定位、射频效应、电子战工作流程以及通过 WinTAK 和 ATAK 实现的实时操作控制。一个中央集线器通过 IP 网络和远距离射频链路协调边缘节点，以支持分布式环境中的感知、目标瞄准和任务执行。

该架构旨在支持固定站点、车辆、单兵背负、小型无人机和固定翼部署，同时通过 FISSURE 的插件框架保持可扩展性。

对于需要受支持且集成的战术射频能力的组织，Fracture 提供了一条产品化路径，保留了底层 FISSURE 生态系统的灵活性、透明性和可扩展性。

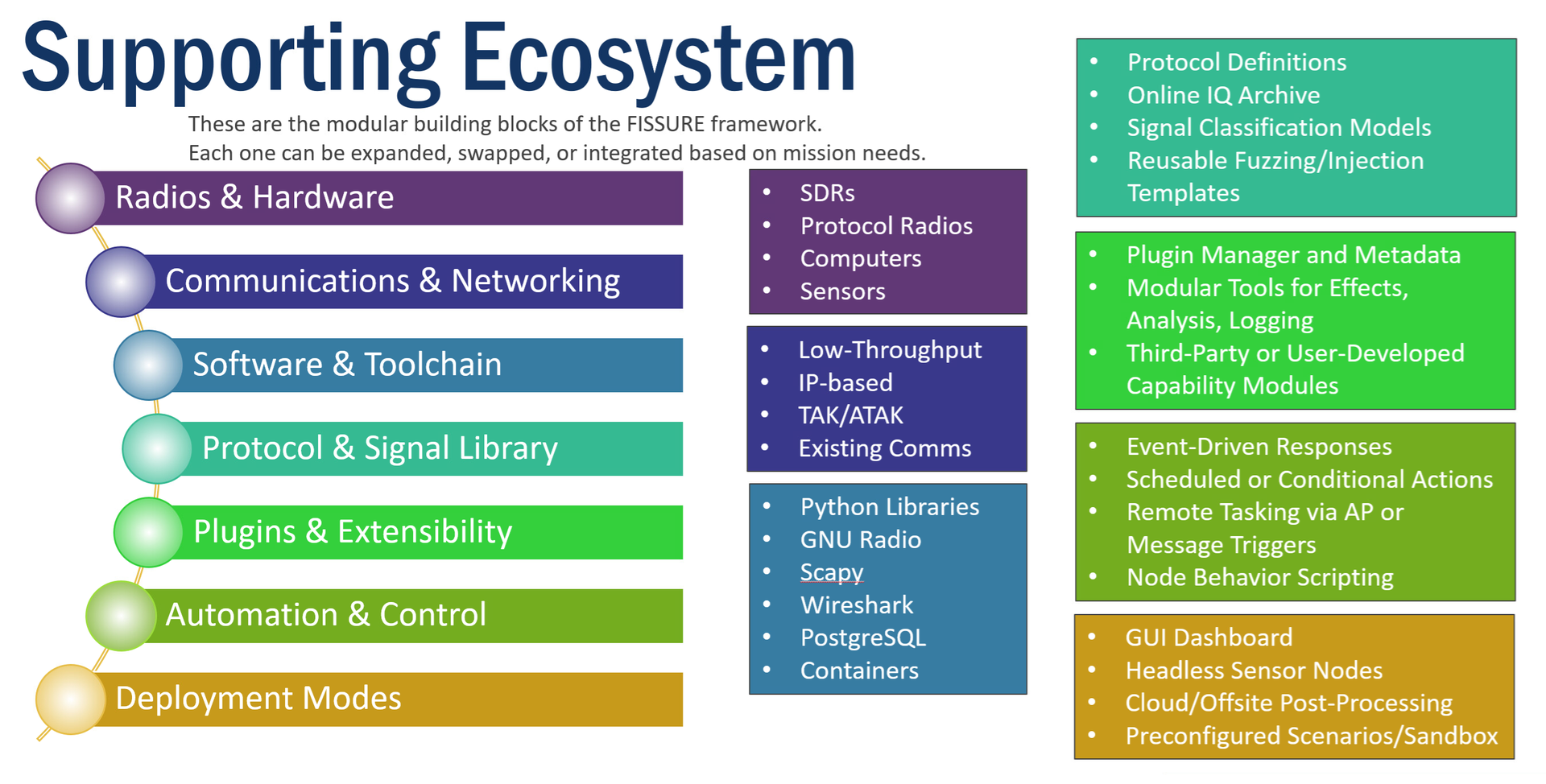

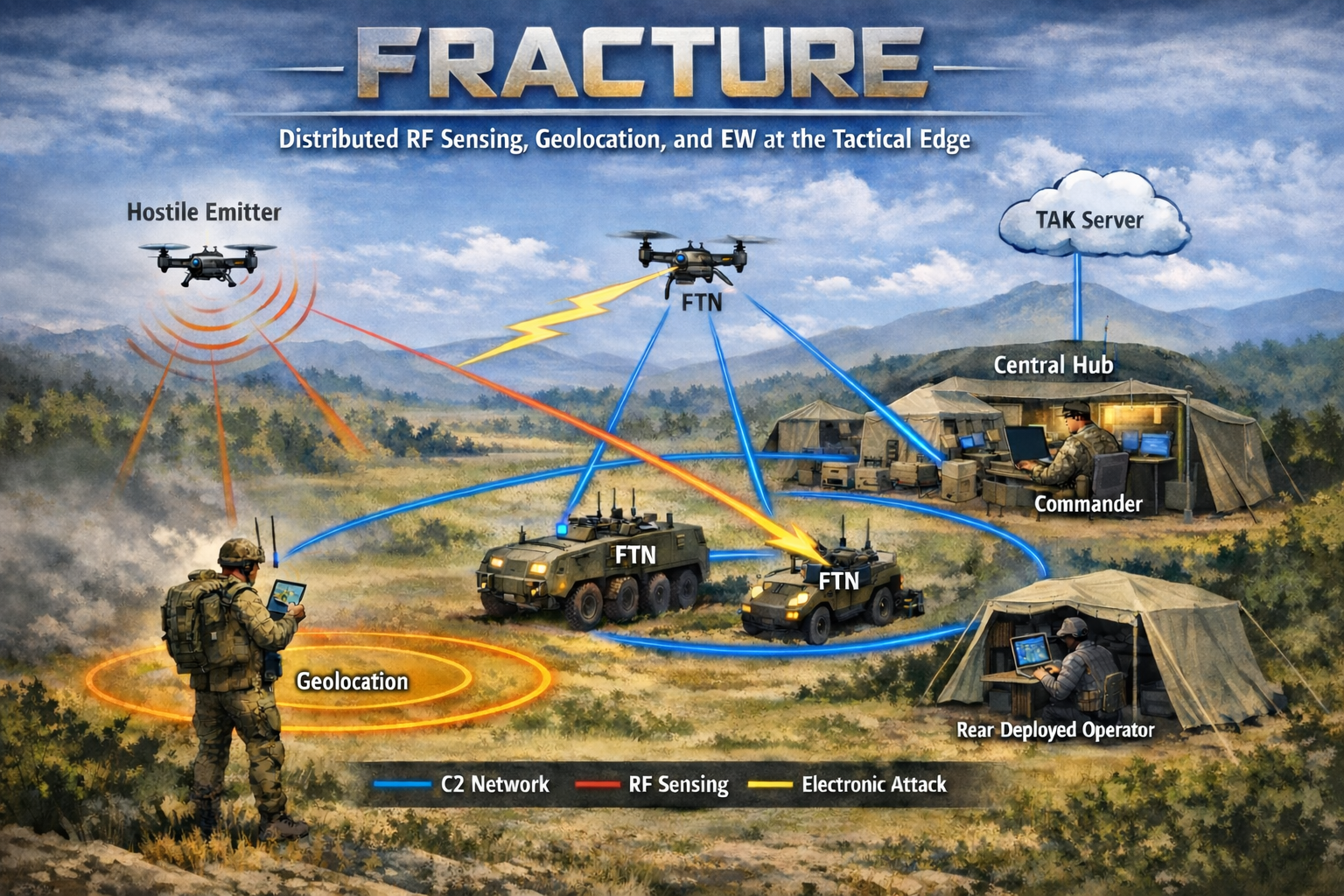

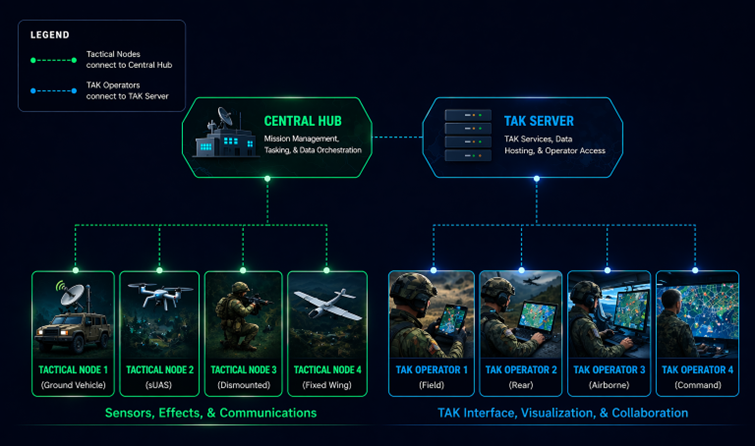

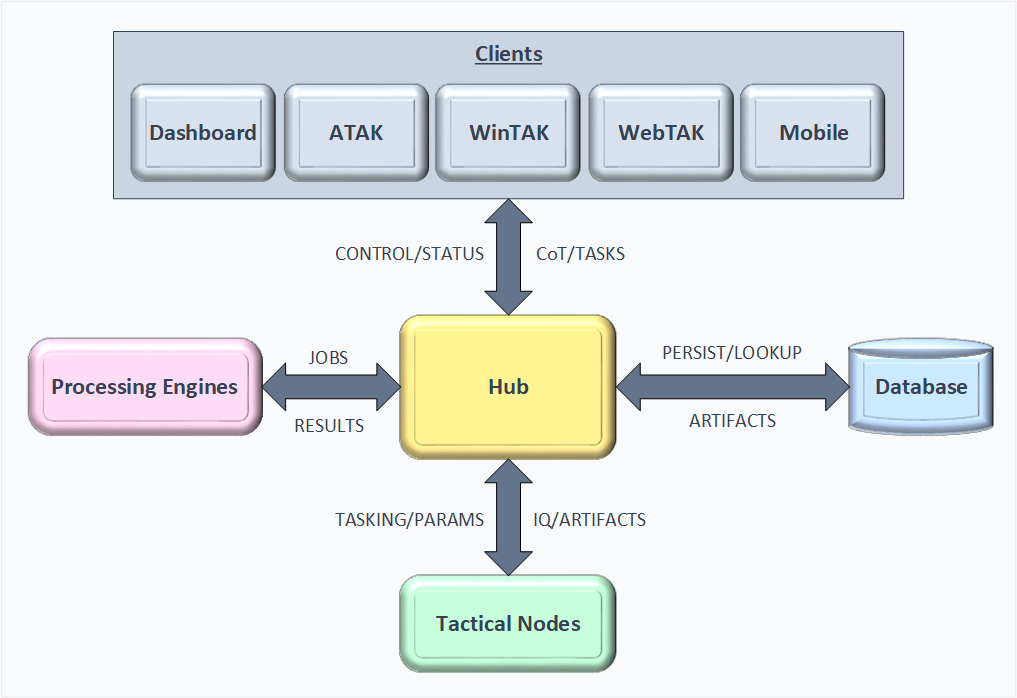

Fracture 系统架构

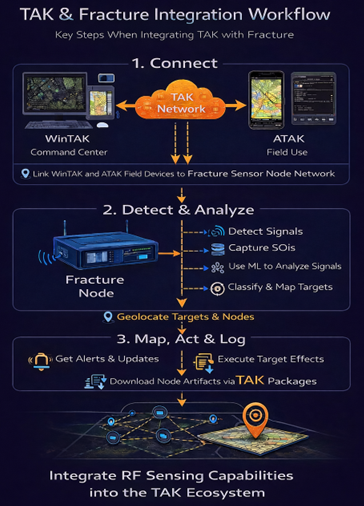

TAK 集成工作流程

部署选项

• 用于可视化和原型设计的桌面 GUI
• 用于远程感知和自主操作的无头节点
• 用于可扩展和可重复安装的容器化服务
• 用于任务相关性和共享态势感知的 TAK 集成

双用途相关性

• 操作人员： 在现场检测、定位和响应射频活动
• 研究人员： 测试新算法、自动化以及 AI 和 ML 方法
• 教育者： 在课堂上教授 SDR、DSP、射频安全、实时处理和逆向工程
• 学生和爱好者： 探索 SDR 工作流程，学习技术而无需复杂的设置开销

路线图和发展

FISSURE 的路线图随着客户需求和社区反馈而发展。

要获取最新的视图，请探索交互式路线图（每年七月更新）：

• 查看交互式路线图

当前优先事项

• 插件生态系统与操作： 在整个 FISSURE Dashboard、WinTAK、ATAK 和传感器节点中应用新的插件和操作架构。扩展插件支持，将现有库内容转换为插件，简化能力部署，同时通过插件框架保护敏感功能。
• TAK 集成与操作工作流程： 扩展 WinTAK 和 ATAK 功能，改进目标管理、地理定位工作流程、警报、工件处理和操作驱动的操作。重点领域包括实际测试、性能优化、可用性改进以及 TAK 与分布式传感器节点之间的紧密集成。
• 安装程序、打包与部署： 提高安装程序可靠性，完善 Apptainer 支持，托管可下载的容器镜像，提供预构建部署选项，并简化在支持的操作系统和硬件平台上的安装。
• 战术节点、传感器与网络： 扩展战术节点部署支持，集成更多传感器和硬件，评估新的通信路径（包括蜂窝、Starlink、网状网络和通信无线电），并提高分布式部署的弹性。
• 地理定位、测向与电子支援： 通过现场测试和操作评估推进地理定位、测向和监控能力。重点放在实用的电子支援工作流程、多节点感知、性能验证以及收集真实世界的操作反馈上。

视频

• FISSURE 视频
• AIS YouTube

白皮书

FISSURE 有一系列白皮书支持，这些白皮书探讨了不同领域的技术和操作应用。

1. FISSURE 概述
2. FISSURE 用于反无人机
3. FISSURE 用于无人机载荷与空中操作
4. FISSURE 用于海上应用
5. FISSURE 用于车辆与移动系统
6. FISSURE 用于周界与基础设施防御
7. FISSURE 用于 TAK 与移动集成
8. FISSURE 用于培训与教育
9. FISSURE 技术细节与架构

博客文章

AIS 发布了多篇文章，突出了 FISSURE 的应用、更新和用例：

• 演示 FISSURE 作为无人机载荷参加 Northern Strike 2025
• 我在 DEF CON 2024 上关于 FISSURE 更新的演讲回顾
• FISSURE：探索开源领域
• FISSURE：适合所有人的射频框架

查看所有 AIS 博客文章

新闻

插件与操作架构： FISSURE 正在过渡到统一的插件和操作框架，使能力能够打包、部署，并在 Dashboard、传感器节点、WinTAK 和 ATAK 上执行。

WinTAK 集成： WinTAK 现在支持节点管理、警报、目标、检测、工件、插件选择、操作执行以及分布式传感器节点操作。

ATAK 集成： ATAK 集成正在积极开发中，将 FISSURE 和 Fracture 的能力扩展到移动设备和战术边缘操作人员。

分布式战术节点： 传感器节点支持远程操作、分布式感知工作流程、TAK 集成、工件收集、警报以及跨 IP 连接网络的插件执行。

地理定位与目标管理： 继续投入射频地理定位、目标管理、多节点协调和真实世界操作测试。

Apptainer 容器化： FISSURE 可以部署在 Apptainer 容器中，以简化在支持平台上的安装、测试、可移植性和部署。

Fracture 架构与 TAK 工作流程： 新增了说明 Fracture 系统架构、TAK 集成工作流程和分布式战术操作的图表和文档。

即将举行/最近的活动

2025年5月5-8日：SOF Week - Assured Information Security, Inc. (AIS) 展位

2025年2月6日星期四：宾汉姆顿大学2025年春季招聘会 - 11:00-15:00 EST

2025年1月20日（无限期运行）：FISSURE 挑战赛。链接（现已上线）

2024年9月17日星期二：GNU Radio 会议 2024 - 16:05-16:35 EST 描述/幻灯片，现场录制

2024年9月5日星期四：宾汉姆顿大学 STEM 招聘会 - 11:00-15:30 EST

2024年8月10日星期六：DEF CON 32 - 射频村 - 14:00-15:00 PST。预录视频，现场录制

文档

• 信息单
• AIS 页面
• GRCon22 幻灯片
• GRCon22 论文
• Hack Chat 记录

能力

• FISSURE 能力（更新日期：2024年9月11日）

硬件

以下是一份“受支持”硬件列表，集成程度各有不同：

• USRP: X3xx, B2xx, B20xmini, USRP2, N2xx, X410
• HackRF
• RTL2832U
• 802.11 适配器
• LimeSDR
• bladeRF, bladeRF 2.0 micro
• Open Sniffer
• PlutoSDR
• SDRplay: RSPduo, RSPdx, RSPdx R2

入门指南

支持的操作系统

FISSURE 现在有两个分支：Python3 分支和 Python2_maint-3.7 分支。Python3 分支包含最新代码，并支持 PyQt5 以及 GNU Radio 3.8 和 3.10 版本。Python2_maint-3.7 分支已弃用，仅当特定第三方工具需要 GNU Radio 3.7 或更旧的操作系统时才会更新。安装仅支持最新次要版本的操作系统，我们将尽力跟上。已更新但尚未完全测试的操作系统将列在“进行中（beta）”下。

本仓库提供的 GitHub 发布版是项目状态的定期快照，主要用于存档目的。这些发布版可能不包含最新的更新、错误修复或正在开发的功能。要访问最新版本的软件，我们强烈建议使用主 Python3 分支，它反映了持续开发以及项目当前的状态。

FISSURE 在 Ubuntu 上经过最广泛的测试，因此是最受验证的平台。

进行中（beta）

注意：某些软件工具并非适用于所有操作系统。请参考已知冲突和第三方软件

Apptainer 安装

正在使用 apptainer 对 FISSURE 安装进行容器化测试。宿主OS、容器OS和FISSURE安装模式（full、base、Dashboard、HIPRFISR、SensorNode）的组合仍在进行中。以下是支持的组合。

安装

用于将 SSH 密钥添加到 GitHub 并通过 SSH 克隆（供贡献需要）：``` ssh-keygen -t ed25519 cat ~/.ssh/id_ed25519.pub Paste text into "Settings" > "SSH and GPG keys" > "New SSH Key" git clone [email protected]:ainfosec/FISSURE.git

使用https克隆：```
git clone https://github.com/ainfosec/FISSURE.git

准备安装程序：``` cd FISSURE git checkout Python3 # Optional, or Python2_maint-3.7 for select legacy third-party tools ./install

说明：
- 如果未找到启动安装 GUI 所需的 PyQt 软件依赖项，安装程序会询问是否安装。
- 在 GUI 中选择与您的操作系统最匹配的运行选项（如果您的操作系统与某个选项匹配，通常会自动检测）。
- 在安装过程中，定期回答有关第三方软件的提示。请自行判断，答案不太可能影响 FISSURE。
- 确保系统时钟设置正确，以避免 apt 因拒绝仓库更新而出错。
- 安装完成后，重启计算机或注销后重新登录，使用户组更改生效。

<p align="center">
<img src="https://assets.kitploit.com/production/public/readmes/5588/ea812c13507dcd73629484d74bae5229caf78da4f8c48bcfd701d429c60bc392.png" width="257" height="379">
</p>

建议在干净的操作系统上安装 FISSURE，以避免与现有软件发生冲突。将继续推进虚拟化和依赖管理的相关工作。关于安装程序的说明：
- "最小安装"类别下列出的项目是启动 FISSURE 仪表板且不报错所必需的。
- 无线电硬件和外部模块是执行 FISSURE 中许多操作所必需的。
- 流量图需要重新编译，以避免在 GNU Radio 次要版本间出现错误。
- 最小安装之外的软件程序是可选的，可按需安装。
- 选中所有推荐的复选框（默认按钮），以避免在操作 FISSURE 中的各种工具时出现错误。
- 默认未选中的项目可能无法正确安装，或可能与现有程序冲突（欢迎提出修复建议！）。
- 安装过程中会有多次提示，主要请求提升权限和输入用户名。这些提示主要与第三方工具相关，详情请参考维护者提供的安装说明。
- 如果某个项目末尾包含"Verify"部分，安装程序将运行其后的命令，并根据命令是否产生错误将复选框项高亮为绿色或红色。没有"Verify"部分的已勾选项在安装后将保持黑色。
- 为避免安装和权限错误，请将 FISSURE 下载到用户拥有的目录，如 Home 目录。运行安装脚本和 fissure 命令时不要使用 sudo。许多第三方工具将下载并安装到 `~/Installed_by_FISSURE` 目录。

<p align="center">
<img src="https://assets.kitploit.com/production/public/readmes/5588/3c404a7fc456dc0a3346fc0ed7432381c57cf6f6db4358221010a5b66a3281f5.png" width="692" height="479">
</p>

FISSURE 安装程序有助于准备计算机或安装感兴趣的特定软件。代码可快速修改以支持自定义软件安装。程序的尺寸估计值为完整安装前后的读数。每个程序的大小并不精确，因为部分依赖项已在先前勾选的项目中安装。随着程序的更新，尺寸也可能随时间变化。

<p align="center">
<img src="https://assets.kitploit.com/production/public/readmes/5588/e9722e4a18df1cdf579316e24ffd999e7f56f27c738340a5a997377453d4320c.png" width="692" height="479">
</p>

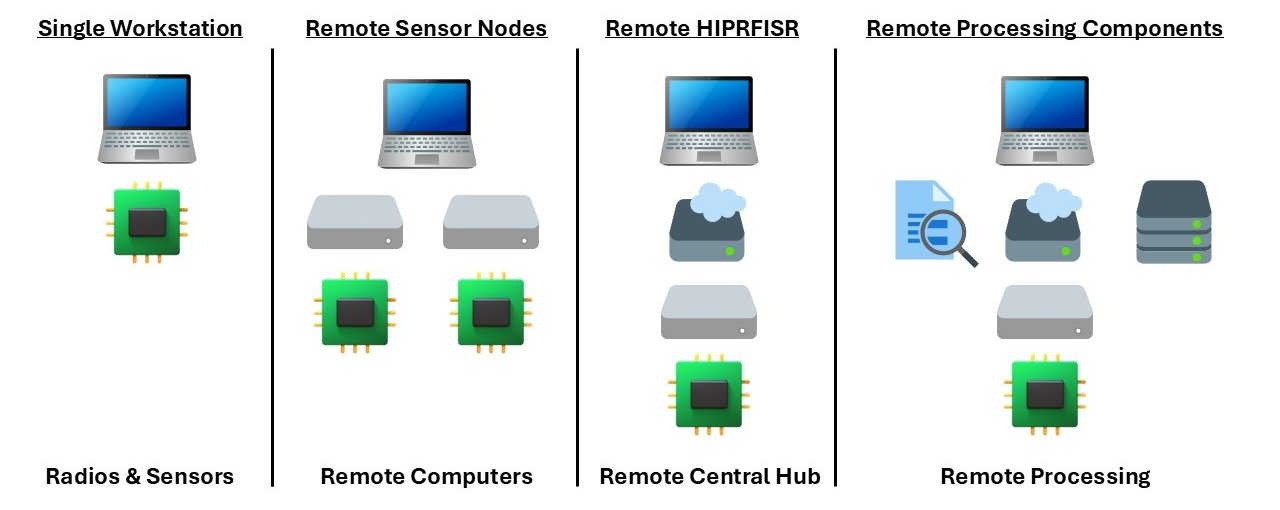

**远程传感器节点安装**

在通用计算机上像往常一样安装 FISSURE。在远程计算机上安装 FISSURE 时，应将其放在与本地计算机相同的目录位置（在进一步通知前），以避免某些操作因文件路径错误而出问题。要配置传感器节点进行远程操作，请编辑 `./YAML/Sensor_Node_Config/` 目录下的 "default.yaml" 文件，并修改以下字段：
- nickname：（任意名称，但不要设为 "Local Sensor Node"）
- hiprfisr_ip_address：（传感器节点连接的 HIPRFISR/集线器 IP 地址）
- hardware：（填入您的硬件详细信息）

将 "autorun" 字段从 `false` 改为 `true`，可在启动时运行默认的自动运行播放列表并放弃远程操作。新的自动运行播放列表可从仪表板自动运行选项卡生成并保存。

远程传感器节点作为服务器运行，必须拥有一组有效的证书（安装时生成），这些证书必须与客户端（本地计算机）匹配。服务器需要 "server.key_secret" 和 "client.key" 文件，而客户端需要 "client.key_secret" 和 "server.key" 文件。如果证书文件夹是在服务器计算机上生成的，则必须手动将客户端文件传输到另一台计算机。

**本地仪表板使用**

安装后打开一个新终端并输入：```
fissure

启动FISSURE Dashboard的预期方法是通过终端且不使用sudo。终端为某些操作提供重要的状态和反馈。有关更多详细信息，请参阅FISSURE文档。

可以通过FISSURE Dashboard顶部的按钮启动本地传感器节点，这有助于在独立工作站上保持所有原有的FISSURE功能。目前仅支持一个本地节点和四个远程传感器节点（或五个远程节点）。

如果任何程序在关闭时冻结或挂起，可以使用以下命令检测问题或强制关闭：``` sudo ps -aux | grep fissure sudo pkill python3 sudo kill -9 sudo pkill python3 && sudo pkill -9 -f fissure

**Headless Hub**

可以在没有 Dashboard GUI 的情况下启动 HIPRFISR，以使 TAK 测试和操作部署更高效。安装后打开一个新的终端并输入：```
fissure-hiprfisr

集线器会自动连接到TAK服务器，远程节点无需交互即可加入。

远程传感器节点使用

配置传感器节点配置文件（见上文）后，可通过以下命令在终端中运行传感器节点代码：``` fissure-sensor-node

传感器节点的代码将持续运行，直到按下 `ctrl+c`。连接到远程传感器节点通过 FISSURE Dashboard 顶部的按钮执行。右键点击顶部按钮可选择活动传感器节点以执行操作。未来需要同时使用多个节点的操作，将在各个标签页中根据具体情况处理。

**Windows 11 WSL2 说明**

FISSURE 可以在 Windows 11 上通过 WSL2 运行支持的操作系统。以下说明帮助安装 WSL2、安装 Linux 操作系统、设置 USB 直通以及在 Linux 操作系统中安装 FISSURE。

安装 WSL2：

1. 以管理员身份打开 PowerShell
2. `wsl --install`
3. 在 BIOS 中启用虚拟化，检查方法：任务管理器>性能>CPU>虚拟化
4. `wsl --set-default-version 2`
5. `wsl --list --online`
6. 安装特定版本（普通 Ubuntu 应为列表中的最新版本）：`wsl --install -d Ubuntu-22.04`
7. 打开开始菜单，搜索 Ubuntu 并启动
8. 卸载发行版：`wsl --unregister Ubuntu-22.04`

以管理员身份在 PowerShell 中启用 USB 直通：

1. `winget install usbipd`
2. 将 usbipd 添加到系统路径：开始菜单>环境变量>编辑系统环境变量>系统属性>环境变量>系统变量>Path>编辑>新建：`C:\Program Files\usbipd-win`
3. 关闭并重新以管理员身份打开 PowerShell
4. `usbipd wsl list`
5. `usbipd wsl attach --busid <BUS_ID>` 或 `usbipd wsl attach --busid <BUS_ID> --wsl <DistributionName>`（将 <BUS_ID> 替换为设备的实际总线 ID）
6. 分离：`usbipd wsl detach --busid <BUS_ID>`

在 Linux 终端中安装 FISSURE：

1. `sudo apt-get install git`
2. 克隆 FISSURE 并按照上述详细步骤安装

**TAK 设置**

安装并运行本地 TAK 服务器：

1. 从网站注册并下载 TAK 服务器 Docker zip：https://tak.gov/products/tak-server
2. 如果 `~/Installed_by_FISSURE` 目录不存在则创建
3. 将下载的 .zip 文件放入 `~/Installed_by_FISSURE`
4. 在 FISSURE 安装程序中运行 TAK 服务器项
5. 对于本地 WebTAK，将 `~/Installed_by_FISSURE/taskerver-docker-#.#-RELEASE-##/tak/certs/files/webadmin.p12` 文件加载到浏览器中（设置>证书）
6. 在 `/FISSURE/YAML/User Configs/default.yaml` 中将 `"tak_on_startup"` 字段设置为 True，或从 FISSURE Dashboard 的 TAK 菜单中选择“启动 Docker 容器”
7. 从 FISSURE TAK 菜单打开 WebTAK，验证地图在连接互联网时是否加载
8. 在 `/FISSURE/YAML/User Configs/default.yaml` 中设置 `"connect_mode"`（auto/manual/disabled）字段。如果设置为 manual，则在 FISSURE Dashboard 的 TAK 菜单中连接到 TAK 服务器。
9. 运行一个创建 TAK 警报的 FISSURE 效果（示例即将推出）

连接到远程 TAK 服务器：

1. 更新 `/FISSURE/YAML/User Configs/default.yaml` 中的证书文件路径
2. 在 `/FISSURE/YAML/User Configs/default.yaml` 中设置 `"connect_mode"`（auto/manual/disabled）字段。如果设置为 manual，则在 FISSURE Dashboard 的 TAK 菜单中连接到 TAK 服务器。
3. 运行一个创建 TAK 警报的 FISSURE 效果（示例即将推出）

**Apptainer 设置**

Apptainer 用于容器化大部分 FISSURE 安装，简化跨系统的部署和测试。虽然 FISSURE 的大部分功能运行在 Apptainer 环境内，但仍有几个组件需要在**宿主机**上设置：

- **Docker 容器**（如 PostgreSQL 数据库和 TAK 服务器）运行在**宿主机**上，而非 Apptainer 内部。
- **udev 规则、USB 驱动程序和硬件接口**也必须在宿主机上安装，以便 SDR、Wi-Fi 适配器和其他外围设备正常工作。

未来版本将提供预构建的 Apptainer 容器和 ISO 镜像以简化设置。以下说明适用于希望**从源代码构建 Apptainer 容器**或自定义安装的用户。

1. **克隆 FISSURE 仓库**

2. **配置安装程序**
   - 在文本编辑器中打开 `FISSURE/install_apptainer.sh`。
   - 查看并调整脚本顶部的变量。
     根据您希望包含的内容（例如 `UHD`、`HackRF`、`Wi-Fi` 等）将每个选项设置为 `true` / `false`。
   - 选择所需的 FISSURE 安装模式：
     - `full` - 包含所有 SDR 软件、网络工具和实用程序
     - `base` - 仅核心 FISSURE + GUI 依赖项（用于加速未来的容器构建）
     - `Dashboard` - 仅 GUI 容器（不含 SDR 工具）
     - `HIPRFISR` - 无头 HIPRFISR 服务器构建
     - `SensorNode` - 仅传感器节点构建

3. **运行安装程序**   ```bash
   cd FISSURE/Installer
   ./install_apptainer.sh

This builds a writable Apptainer sandbox in your home directory and installs all selected software inside the container and on the host (where applicable).

4. Launch the Container ```bash fissure-apptainer
   root@kitploit:~

This command opens a terminal inside the FISSURE container with USB ports, audio devices, and graphics automatically bound for hardware and GUI access.

5. Run FISSURE Once inside the container, run FISSURE just as you would on a normal system: 该命令会在 FISSURE 容器内打开一个终端，并自动绑定 USB 端口、音频设备和图形设备，以便访问硬件和 GUI。

6. 运行 FISSURE 进入容器后，像在正常系统上一样运行 FISSURE： ```bash fissure fissure-sensor-node

   root@kitploit:~

环境运行起来就像标准安装，但更隔离于宿主机。如果你在Apptainer内部使用FISSURE时遇到问题，请告诉我们哪些程序、硬件或功能无法正常工作。

教程

FISSURE附带了几个有用的指南，帮助你熟悉不同的技术和技巧。许多指南包含使用集成到FISSURE中的各种工具的步骤。我们旨在不断提高质量并随时间添加新内容。

• Lesson1: OpenBTS
• Lesson2: Lua Dissectors
• Lesson3: Sound eXchange
• Lesson4: ESP Boards
• Lesson5: Radiosonde Tracking
• Lesson6: RFID
• Lesson7: Data Types
• Lesson8: Custom GNU Radio Blocks
• Lesson9: TPMS
• Lesson10: Ham Radio Exams
• Lesson11: Wi-Fi Tools
• Lesson12: Creating Bootable USBs
• Lesson13: Z-Wave
• Lesson14: Ceiling Fans

FISSURE挑战赛 – 持续式夺旗赛

FISSURE挑战赛 是一项围绕FISSURE框架构建的持续式夺旗竞赛。它被设计成一个开放式学习工具，任何人都可以在此练习RF逆向工程、探索新功能并攻克以协议为重点的挑战。

• 随着FISSURE的发展，新挑战会不断添加。
• 解决方案和逐步讲解会定期在YouTube上发布。解决方案1
• 鼓励社区成员提交自己的挑战供他人解决。

访问挑战页面：FISSURE挑战赛

贡献

我们强烈欢迎改进FISSURE的建议。良好的贡献领域包括新功能、安装修复、RF协议、硬件/SDR支持、第三方工具、GNU Radio流程图、Python分析脚本、插件动作、教程、文档修正等。

最佳起点是讨论页面、Discord服务器、电子邮件或针对性的问题报告。

代码贡献非常受欢迎：

1. Fork该项目
2. 创建您的特性分支（git checkout -b feature/AmazingFeature）
3. 提交您的更改（git commit -m '添加一些神奇特性')
4. 推送到分支（git push origin feature/AmazingFeature）
5. 发起一个Pull Request

需要更具体的想法？请查看我们的路线图和潜在待办事项列表。

学生项目与课堂使用

FISSURE非常适合毕业设计、本科生研究、研究生研究、RF/网络安全课程以及开源软件作业。学生团队可以从事SDR硬件集成、RF协议分析、信号检测、IQ分析、插件、教程、可视化、TAK集成或文档工作。

有意使用FISSURE进行RF和逆向工程项目实践的学生、教师、研究小组和组织欢迎联系我们。

商业支持与合作

请联系Assured Information Security, Inc. (AIS) 业务发展部门，商讨FISSURE与Fracture的合作机会。AIS可协助将FISSURE集成到现有平台和工作流中，开发自定义插件和功能，扩展对新硬件和传感器的支持，以及构建特定任务的RF解决方案。

对可部署Fracture系统感兴趣的组织，可以与AIS合作，开发和集成适用于固定站点、车辆、背负式、小型无人机和固定翼应用的战术节点配置。AIS还能支持TAK集成、分布式传感器架构、RF感知与地理定位工作流、自定义电子战能力、操作员培训以及长期系统维护。

无论您的目标是研究、教育、原型开发、实际部署还是集成到更大的系统之系统架构中，AIS都能帮助加速开发与部署，同时保持底层FISSURE框架的灵活性。

许可

GPL-3.0

许可详情请参见LICENSE文件。

联系方式

加入Discord服务器：https://discord.gg/JZDs5sgxcG

关注Twitter/X：@FissureRF, @AinfoSec

关注Bluesky：@fissurerf.bsky.social

连接LinkedIn：FISSURE – RF框架

Chris Poore – Assured Information Security, Inc. – [email protected]

业务发展 – Assured Information Security, Inc. – [email protected]
