kaipereira/overglade-badgesBadge NFC per hackathon per il game jam Overglade a Singapore!

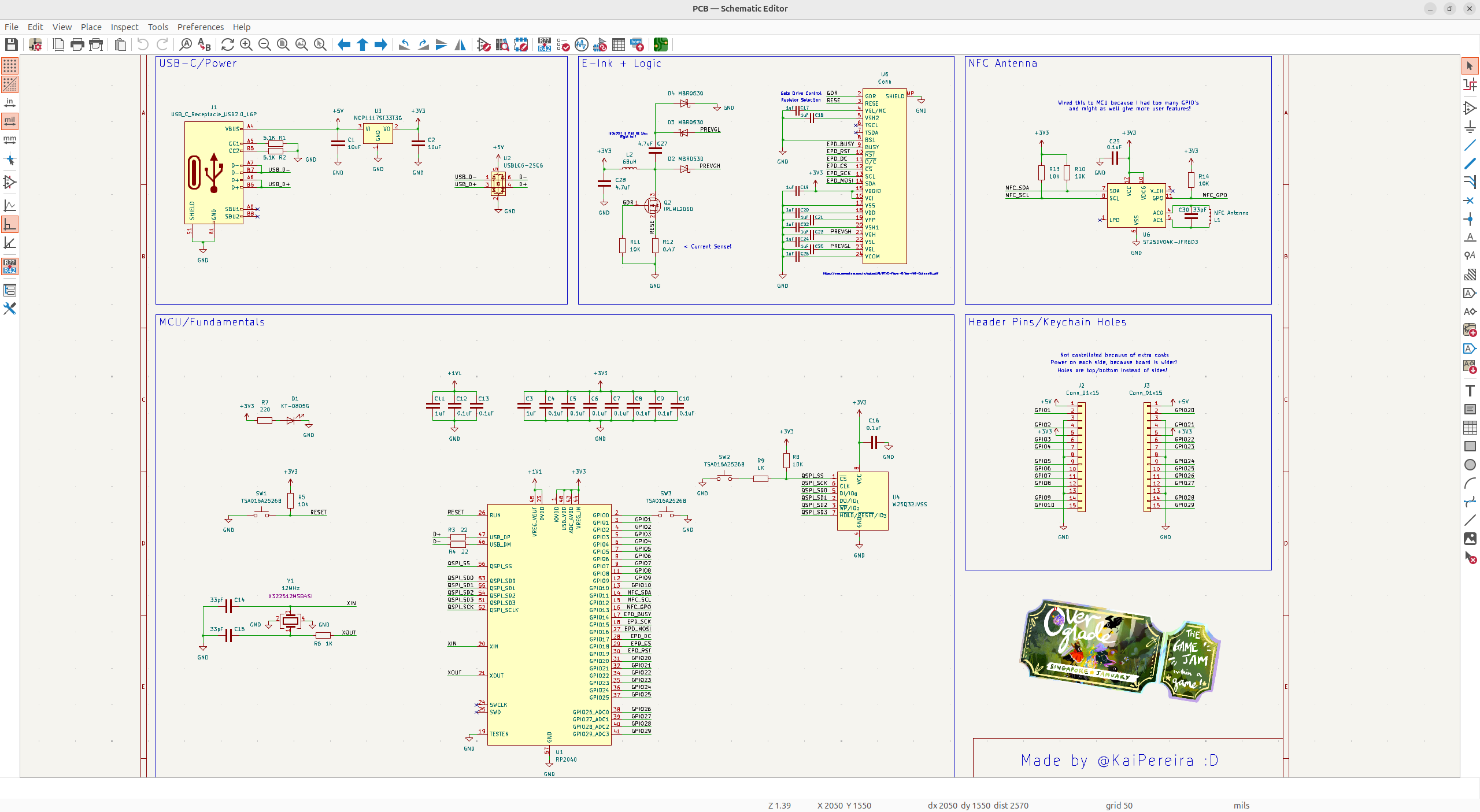

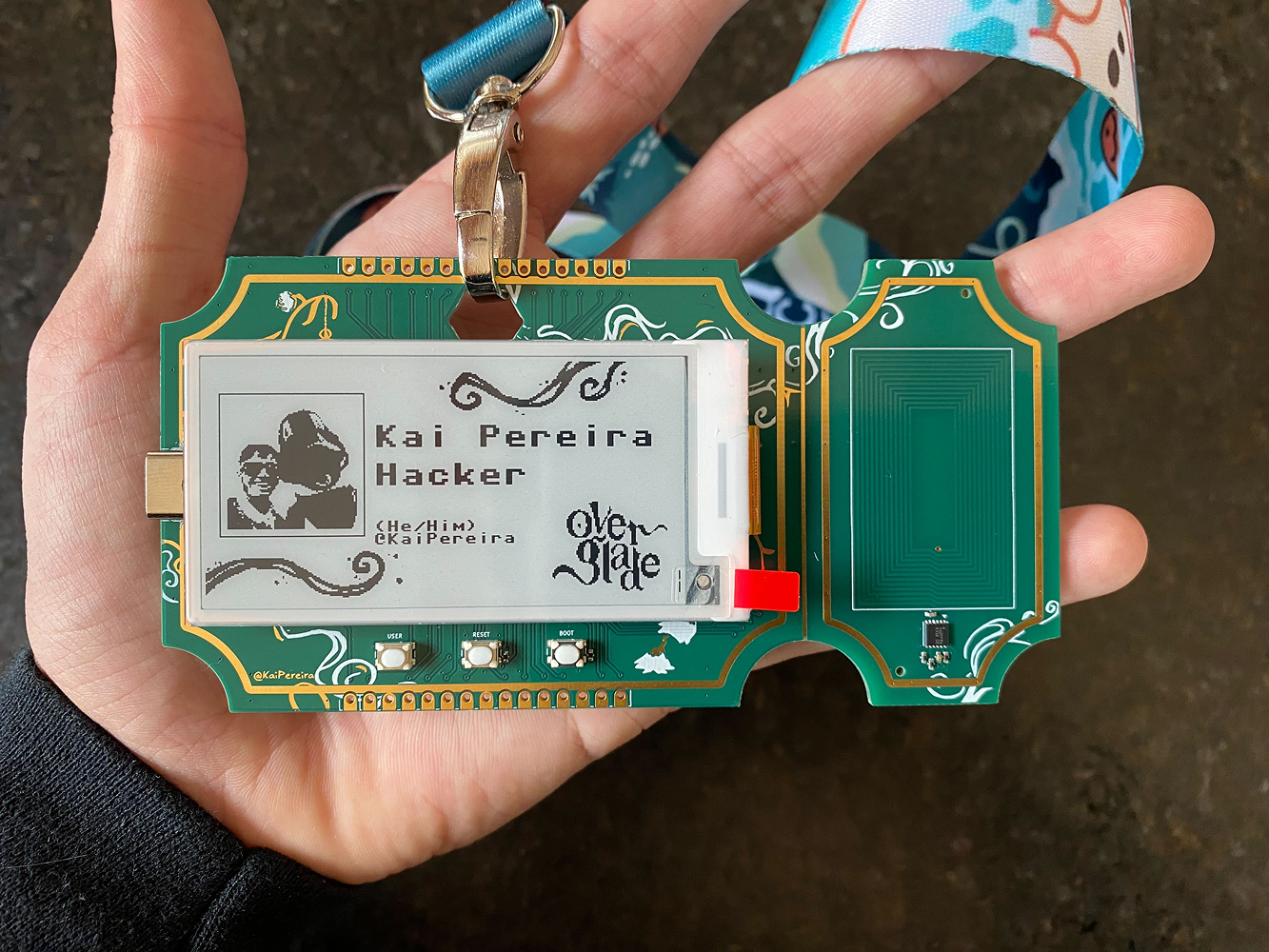

Questi sono badge hackathon a zero consumo che ho progettato per l'hackathon Overglade a Singapore! Sono alimentati dall'RP2040 e dispongono di NFC passivo e un driver e-ink integrato!

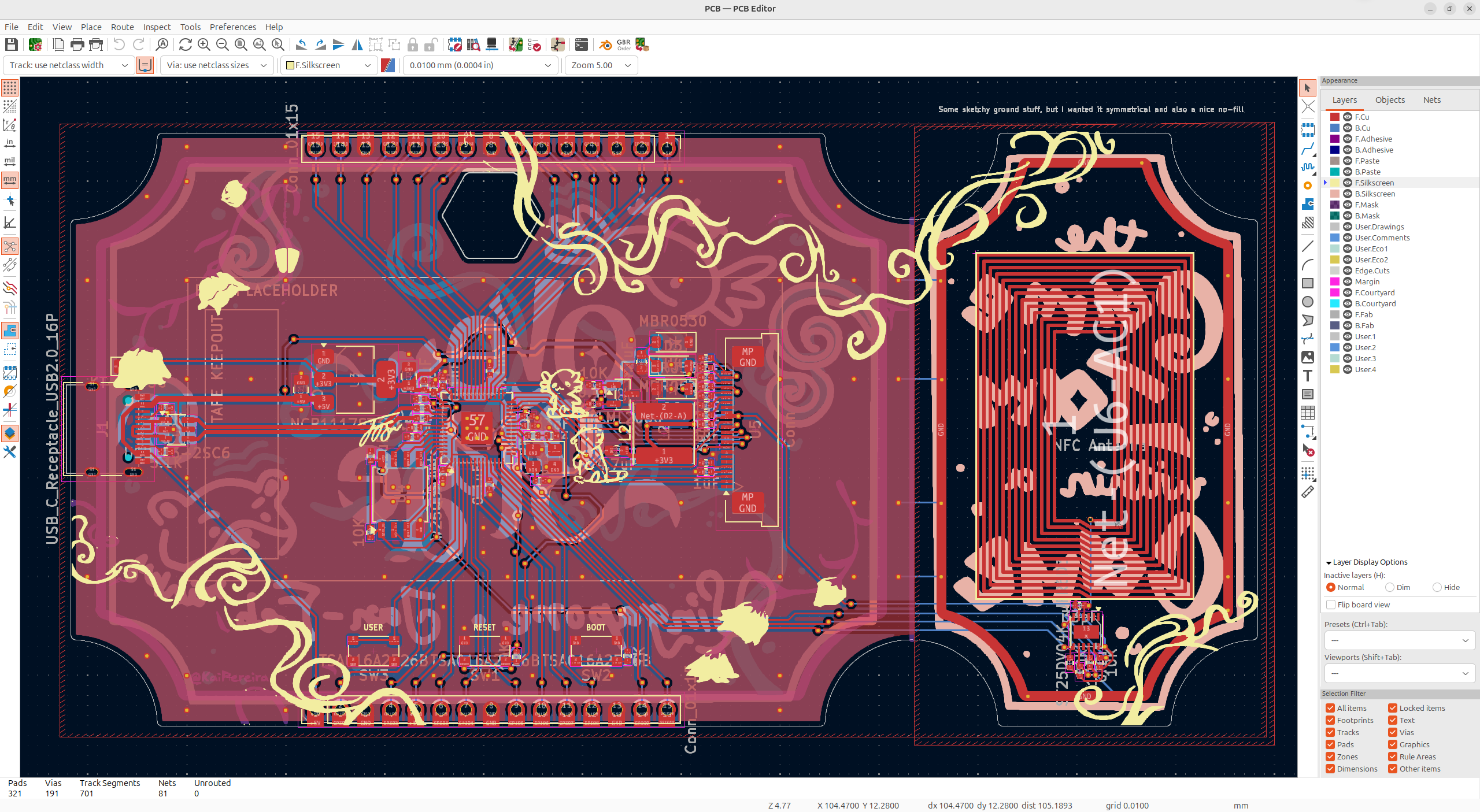

Il PCB è una semplice scheda a 2 strati con riempimenti di massa su ogni strato. Ho anche modellato le forme e l'arte della scheda al CAD per assicurarmi che tutto fosse perfettamente simmetrico!
La scheda è davvero facile da configurare! Basta collegarla al computer tramite USB-C, inserire il bootloader micropython del Pi Pico e poi caricare il firmware usando Thonny sulla scheda di sviluppo!
Puoi modificare il config.json per aggiungere i tuoi dettagli personali e cambiare le immagini sostituendo le bitmap (io uso Magick per questo)!
Le schede sono molto facili da far produrre se ne vuoi avere un po'! Sono molto più economiche da ordinare in grandi quantità, a circa meno di $5/scheda e altri $5 per l'e-ink, ma ordinare al MOQ costerà circa $100 per 5 con PCBA (la saldatura manuale è probabilmente molto più economica comunque).
Ho usato JLC per il PCBA delle mie schede, puoi semplicemente trascinare e rilasciare il gerbers.zip, e poi usare il BOM e i designatori/CPL di JLC tutto nella cartella productions. Alcune orientazioni dei componenti potrebbero essere errate, quindi assicurati di correggerle!

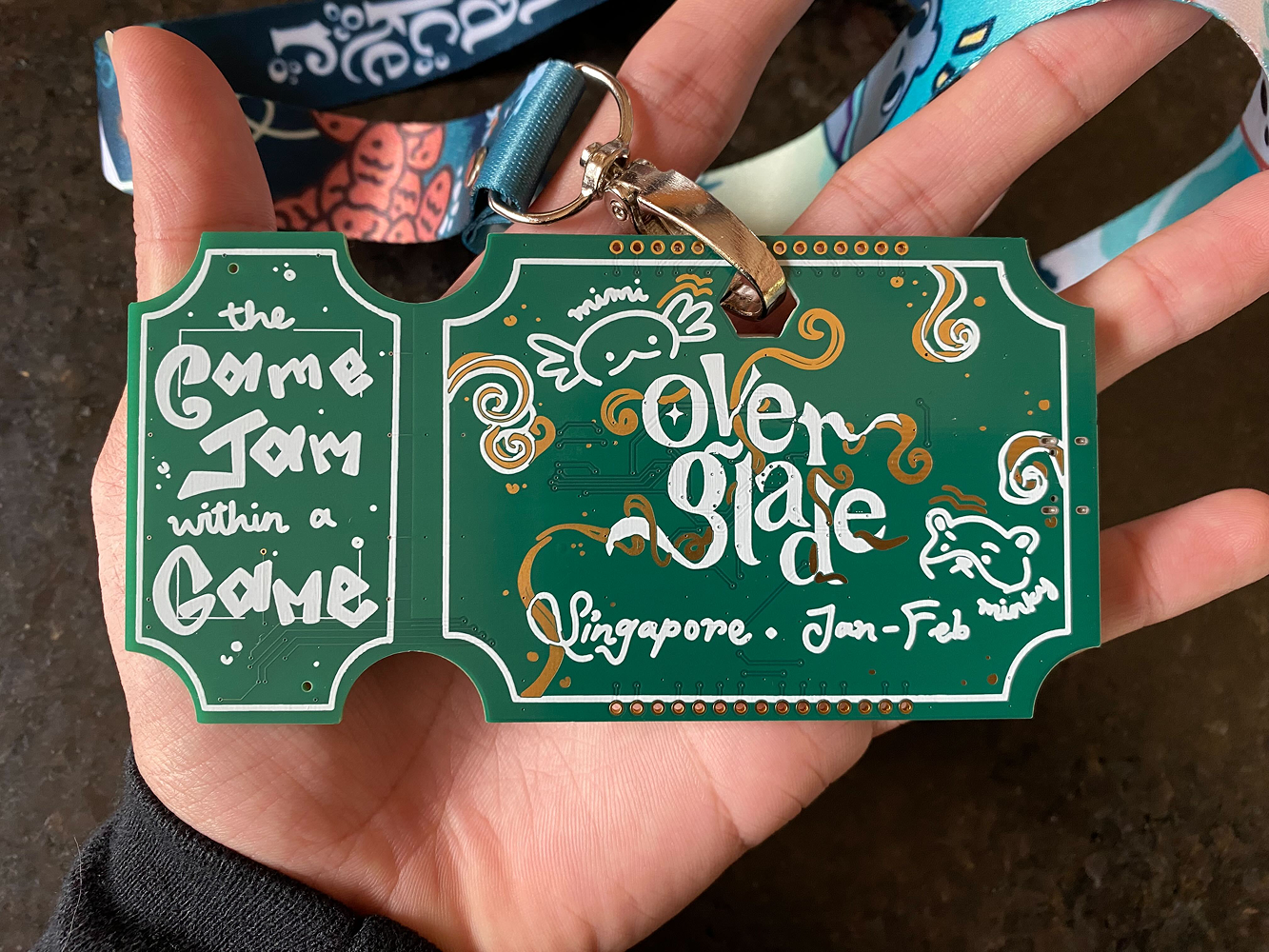

Questi erano badge per l'hackathon Overglade a Singapore, un evento HackClub per studenti delle superiori!
Grazie a tutto il team Overglade per il duro lavoro nell'organizzare l'evento, e grazie a @nimitvijayvargee e @mpkendall per l'aiuto con il firmware - @joysudo, @froppii e @mynameisashllee per l'aiuto con l'arte!
Continuate a hackare o7
