Отказ от ответственности

Вся информация предоставлена исключительно в образовательных целях. Следуйте этим инструкциям на свой страх и риск. Ни авторы, ни их работодатель не несут ответственности за любой прямой или косвенный ущерб или убытки, возникшие в результате действий или бездействия любого лица или организации на основе информации, содержащейся на этой странице.

Описание

В начале 2020 года мы обнаружили технику Red Unlock, которая позволяет извлекать микрокод Intel Atom. Нам удалось исследовать внутреннюю структуру микрокода, а затем и реализацию инструкций x86. Кроме того, мы восстановили формат обновлений микрокода, алгоритм и ключ шифрования, используемый для защиты микрокода (см. RC4).

Часто задаваемые вопросы

1. Могу ли я создать собственное обновление микрокода?

Нет, не можете. Поддерживается только расшифровка, поскольку микрокод имеет подпись RSA для защиты целостности.

2. Какие процессоры поддерживаются?

Ключ расшифровки обновления микрокода зависит от поколения процессора. Мы извлекли ключи для поколений Intel Gemini Lake (микроархитектура Goldmont Plus) и Intel Apollo Lake (микроархитектура Goldmont). См. Список поддерживаемых процессоров

3. Как вы извлекли ключи?

Используя уязвимости в Intel TXE, мы активировали недокументированный режим отладки под названием red unlock и извлекли дампы микрокода непосредственно из процессора. Внутри мы нашли ключи и алгоритм.

4. Где можно найти дополнительную информацию об этом?

Смотрите наш доклад Chip Red Pill: How We Achived to Execute Arbitrary Microcode Inside Intel Atom CPUs с OffensiveCon22.

Python

Все наши скрипты написаны на Python. Мы рекомендуем использовать Python 3. Для работы скриптов требуется пакет pycryptodome. Чтобы установить pycryptodome, выполните следующую команду:

pip3 install pycryptodome

Расшифровка обновления микрокода

Запустите скрипт dec_uUpd_Atom_apl.py для процессоров Apollo Lake:

C:\microcode>py -3 dec_uUpd_Atom_apl.py cpu506C9_plat03_ver00000040_2020-02-27_PRD_2FC3D618_.bin
Hash matched at length 0x3E00 (15872)
Data entropy: 6.898306

Запустите скрипт dec_uUpd_xu_Atom_glp.py для процессоров Gemini Lake:

C:\microcode>py -3 dec_uUpd_xu_Atom_glp.py cpu706A8_plat01_ver00000018_2020-06-09_PRD_1D9A5DFE.bin
Patch hash matched: enc size: 0x3480
Patch data entropy: 6.438890
XuCode hash matched: size: 0xed40
XuCode data entropy: 7.752765

Распаковка расшифрованного XuCode (только для Goldmont Plus)

Запустите скрипт XuUnp.py для процессоров Goldmont Plus:

C:\microcode>py -3 XuUnp.py cpu706A8_plat01_ver00000018_2020-06-09_PRD_1D9A5DFE.bin.xu.dec
Processing cpu706A8_plat01_ver00000018_2020-06-09_PRD_1D9A5DFE.bin.xu.dec
. ELF at 0x28
. Parking: 0xD58+944
. XuRT: 0x16EC+D404
. Decompressing 54276 -> 101448, be patient...
+ Unpacked OK

О XuCode

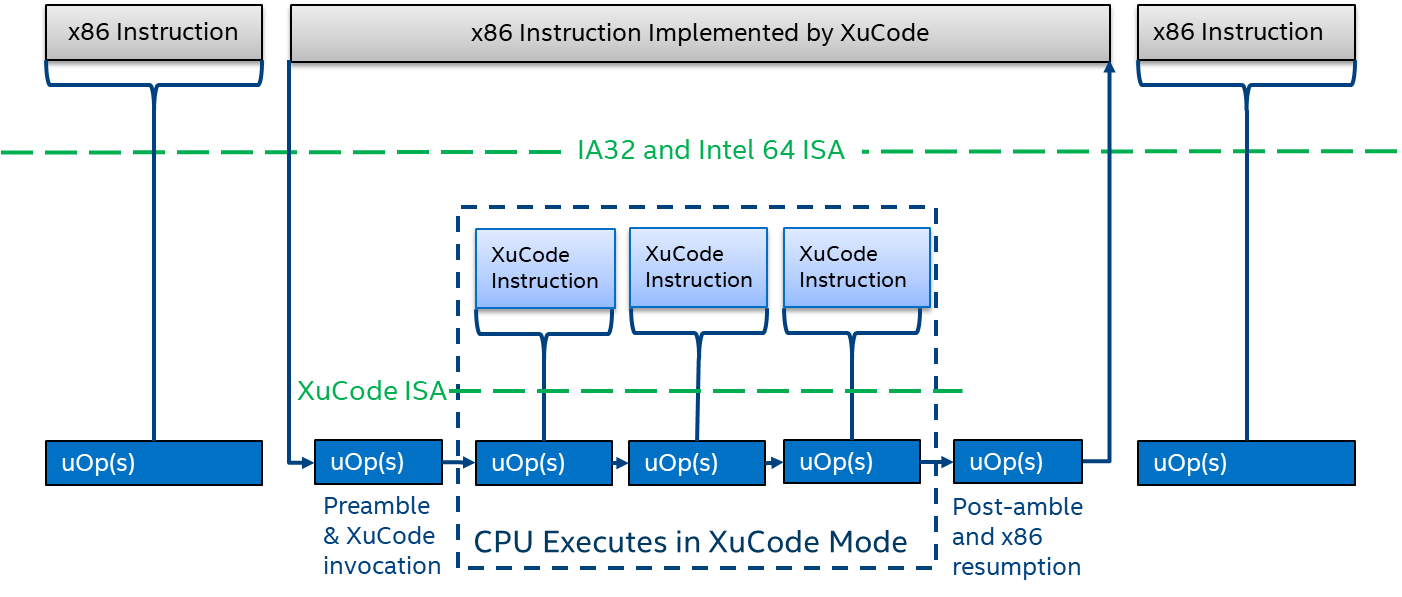

XuCode — это программная часть технологии SGX; в обновление микрокода интегрированы ELF-файлы.

См.: XuCode: An Innovative Technology for Implementing Complex Instruction Flows

Список поддерживаемых процессоров

Обновление микрокода можно расшифровать для следующих процессоров:

Исследовательская группа

Марк Ермолов (@_markel___)

Максим Горячий (@h0t_max)

Дмитрий Скляров (@_Dmit)
